| 触点形式 | 触点材料 | 接触电阻 | 触点负载（阻性） | 最大切换电流 | 最大切换电压 | 最大切换功率 | 电气寿命 | 机械寿命 |
1A | 银合金 | ≤100mΩ (1A 6VDC) | 普通型 : 10A 250VAC/30VDC 高负载型 : 16A 250VAC/30VDC | 16A | 250VAC/30VDC | 4400VA/480W | 1×105 次 OPS | 1×106 次 OPS |
| 绝缘电阻 | 介质耐压 | 动作时间 | 释放时间 | 环境温度 | |
1000MΩ (at 500VDC) | 触点与线圈间 : 5000VAC 1min 断开触点间 : 1000VAC 1min | ≤20ms | ≤8ms | -40℃ ~+105℃ | |
| 振动 | 冲击 | 引出端方式 | 封装形式 | 重量 | |
| 强度 | 稳定性 | ||||
| 10Hz~55Hz 1.5mm 双振幅 (DA) | 98m/s² (10G) | 980m/s² (100G) | 印制板式 PCB | 塑封型 | 约: 13g |
标准型
| 额定电压 | 动作电压 | 释放电压 | 最大允许电压 | 线圈电阻 Ω±10% | 线圈功耗 |
| 5 | ≤3.75 | ≥0.5 | 7.5 | 35 | 约 : 0.72 |
| 6 | ≤4.5 | ≥0.6 | 9.0 | 50 | |
| 9 | ≤6.75 | ≥0.9 | 13.5 | 115 | |
| 12 | ≤9 | ≥1.2 | 18 | 200 | |
| 18 | ≤13.5 | ≥1.8 | 24 | 460 | |
| 24 | ≤18 | ≥2.4 | 36 | 820 | |
| 48 | ≤36 | ≥4.8 | 72 | 3300 |
灵敏型
| 额定电压 | 动作电压 | 释放电压 | 最大允许电压 | 线圈电阻 Ω±10% | 线圈功耗 |
| 5 | ≤3.75 | ≥0.5 | 7.5 | 46 | 约 : 0.54 |
| 6 | ≤4.5 | ≥0.6 | 9.0 | 67 | |
| 9 | ≤6.75 | ≥0.9 | 13.5 | 150 | |
| 12 | ≤9 | ≥1.2 | 18 | 267 | |
| 18 | ≤13.5 | ≥1.8 | 24 | 600 | |
| 24 | ≤18 | ≥2.4 | 36 | 1067 | |
| 48 | ≤36 | ≥4.8 | 72 | 4267 |
| 安全认证 | 证书编号 | 负载 |
| UL | E358149 | 16A 250VAC/30VDC 12A 120VAC/30VDC 8A 250VAC/30VDC |
| TUV | R50294981 | 16A 250VA/30VDC 10A 250VAC/30VDC |
| CQC | CQC15002131098 | 16A 277VAC/250VAC/30VDC 8A 250VAC/30VDC 10A 277VAC/30VDC |
备注 :

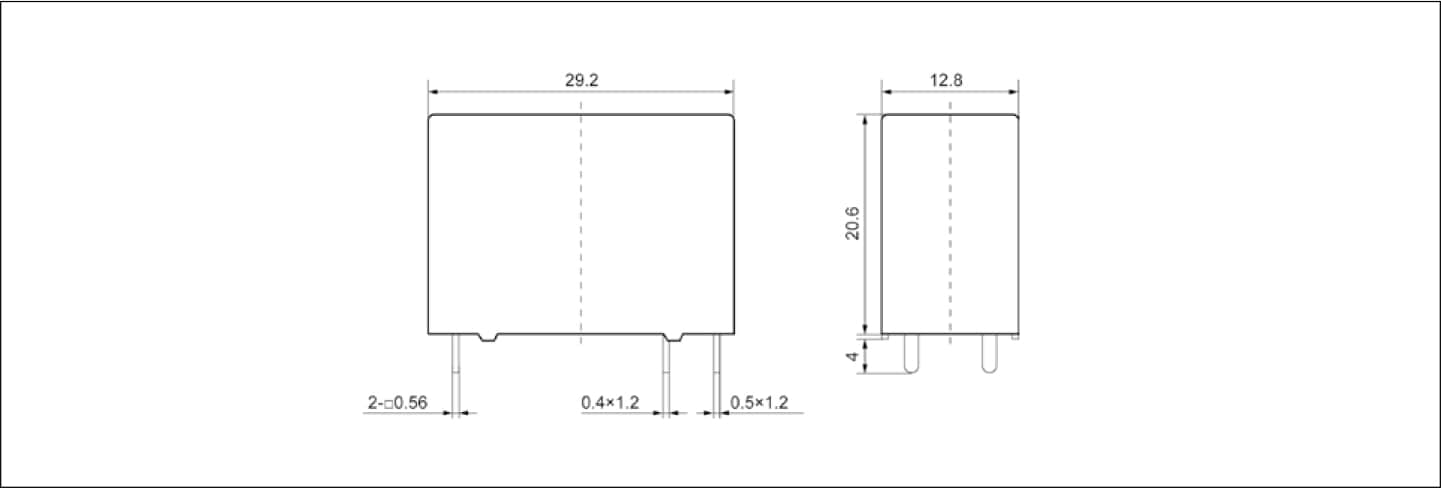

(1)产品部分外形尺寸未注尺寸公差，当外形尺寸 ≤1mm，公差为 ±0.2mm；当外形尺寸在 1~5mm 之间时，公差为 ±0.3mm；当外形尺寸＞ 5mm 时，公差为 ±0.4mm；

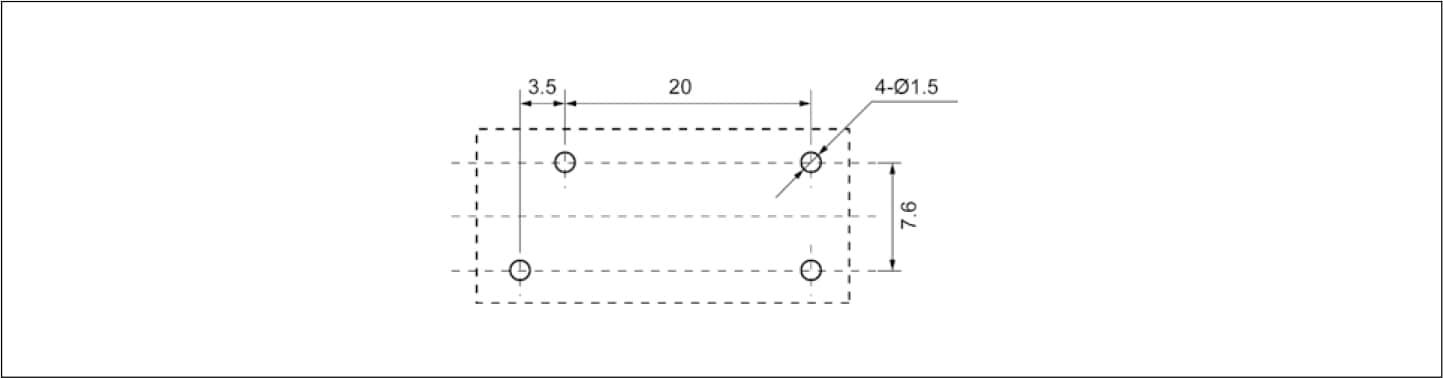

(2) 安装孔尺寸中未注尺寸公差的均为 ±0.1mm。
