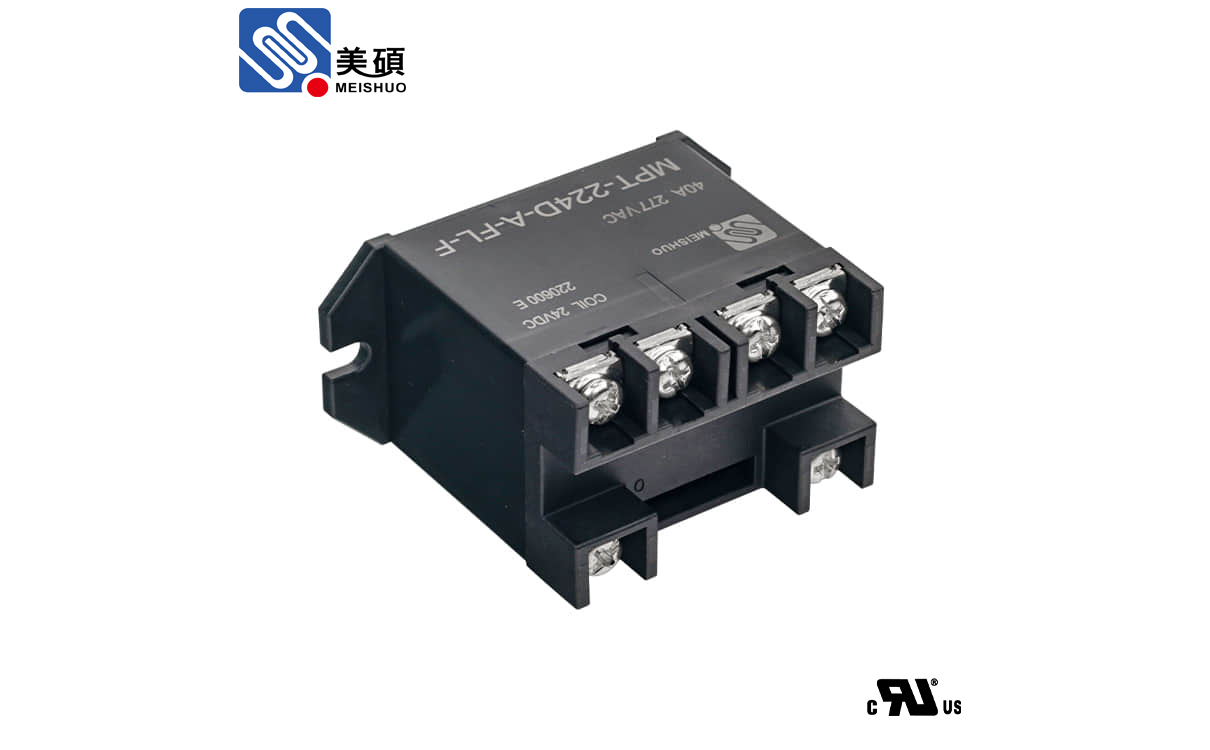

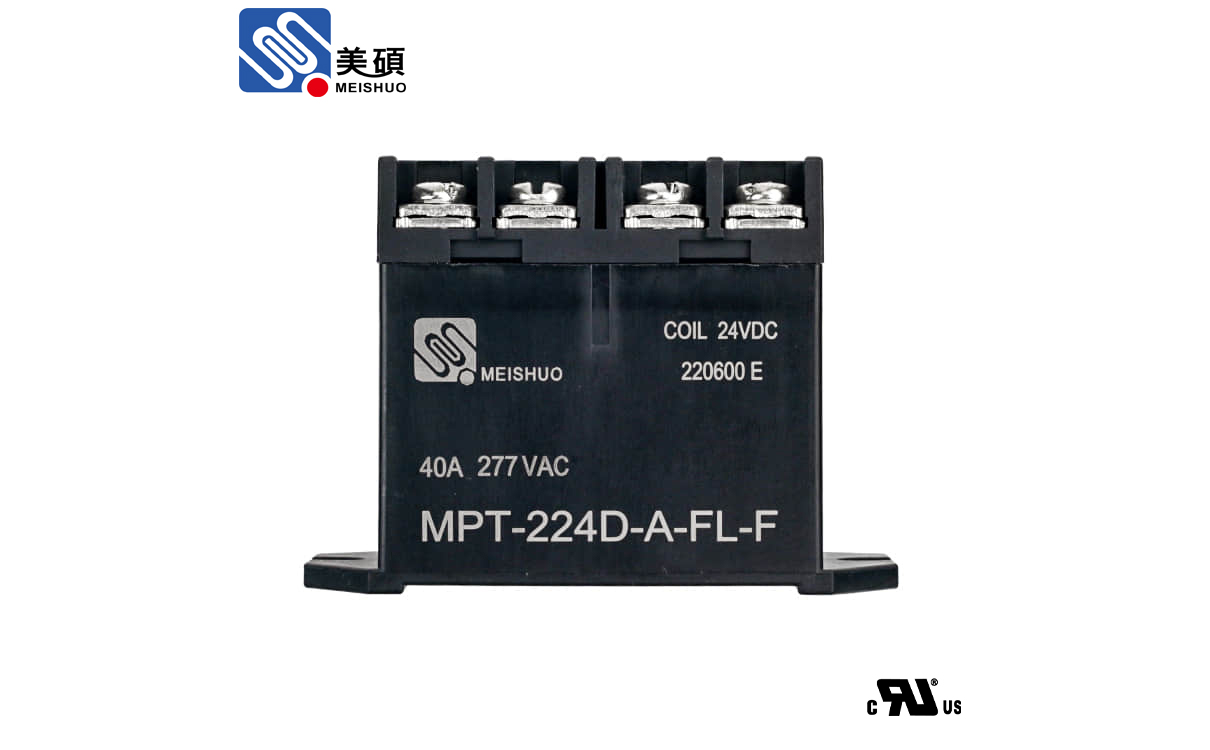

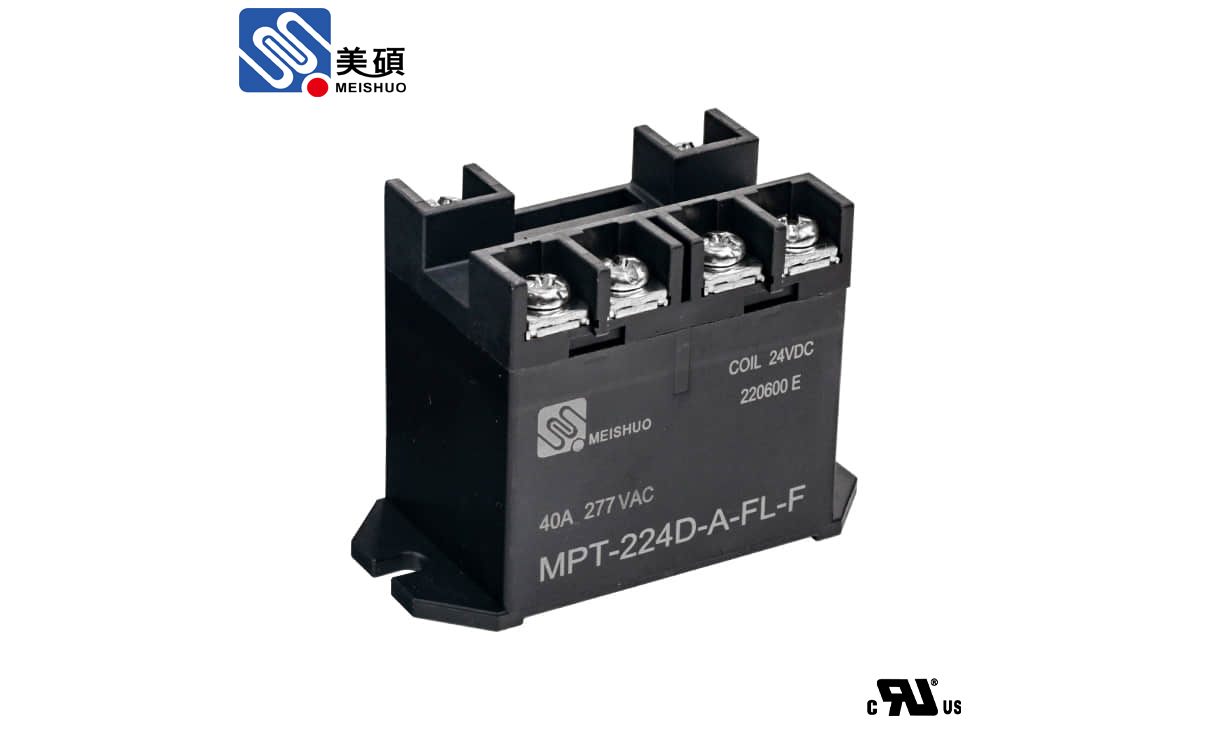

| 触点形式 | 触点材料 | 接触电阻 | 触点负载（阻性） | 最大切换电流 | 最大切换电压 | 最大切换功率 | 电气寿命 | 机械寿命 |
2A | 银合金 | ≤100mΩ(1A 24VDC) | 40A 277/250/125VAC 30A 277/250/125VAC 3HP 240VAC 1.5HP 120VAC | 40A | 277VAC | 11080VA | 3×104 次 OPS | 1×106 次 OPS |
| 绝缘电阻 | 介质耐压 | 动作时间 | 释放时间 | 环境温度 | |
1000MΩ (at 500VDC) | 触点与线圈间 : 4000VAC 1min 断开触点间 : 2000VAC 1min 触点组间 :2000VAC 1min | ≤30ms( 直流型 DC type) | ≤30ms( 直流型 DC type) | -55℃ ~+70℃ | |
| 振动 | 冲击 | 引出端方式 | 封装形式 | 重量 | |
| 强度 | 稳定性 | ||||
| 10Hz~55Hz 1.5mm 双振幅 (DA) | 98m/s² (10G) | 980m/s² (100G) | 螺栓式 | 防尘罩型 | 约: 120g |
直流线圈规格表
| 额定电压 | 动作电压 | 释放电压 | 最大允许电压 | 线圈电阻 Ω±10% | 线圈功耗 |
| 5 | ≤2.25 | ≥0.3 | 3.3 | 4.7 | 约 : 1.9 |
| 6 | ≤4.50 | ≥0.6 | 6.6 | 18.8 | |
| 12 | ≤9 | ≥1.2 | 13.2 | 75 | |
| 24 | ≤18 | ≥2.4 | 26.4 | 300 | |
| 48 | ≤36 | ≥4.8 | 52.8 | 1200 | |
| 100 | ≤75 | ≥10 | 110 | 5200 | |
| 110 | ≤82.5 | ≥11 | 121 | 6300 | |
| 200 | ≤150 | ≥20 | 220 | 21000 |
交流线圈规格表
| 额定电压 | 动作电压 | 释放电压 | 最大允许电压 | 线圈电阻 Ω±10% | 线圈功耗 |
| 6 | ≤4.80 | ≥0.9 | 6.6 | 18.8 | 约 : 1.9 |
| 12 | ≤9.60 | ≥1.80 | 13.2 | 75 | |
| 24 | ≤19.2 | ≥3.60 | 26.4 | 300 | |
| 48 | ≤38.4 | ≥7.20 | 52.8 | 1200 | |
| 120 | ≤96.0 | ≥18.0 | 132 | 5200 | |
| 220/240 | ≤176 | ≥33.0 | 242 | 20800 |
| 安全认证 | 证书编号 | 负载 |
| UL | E357149 | 40A 277VAC/250VAC/125VAC 30A 277VAC/250VAC/125VAC 1.5HP 120VAC 3HP 240VAC |
备注 :

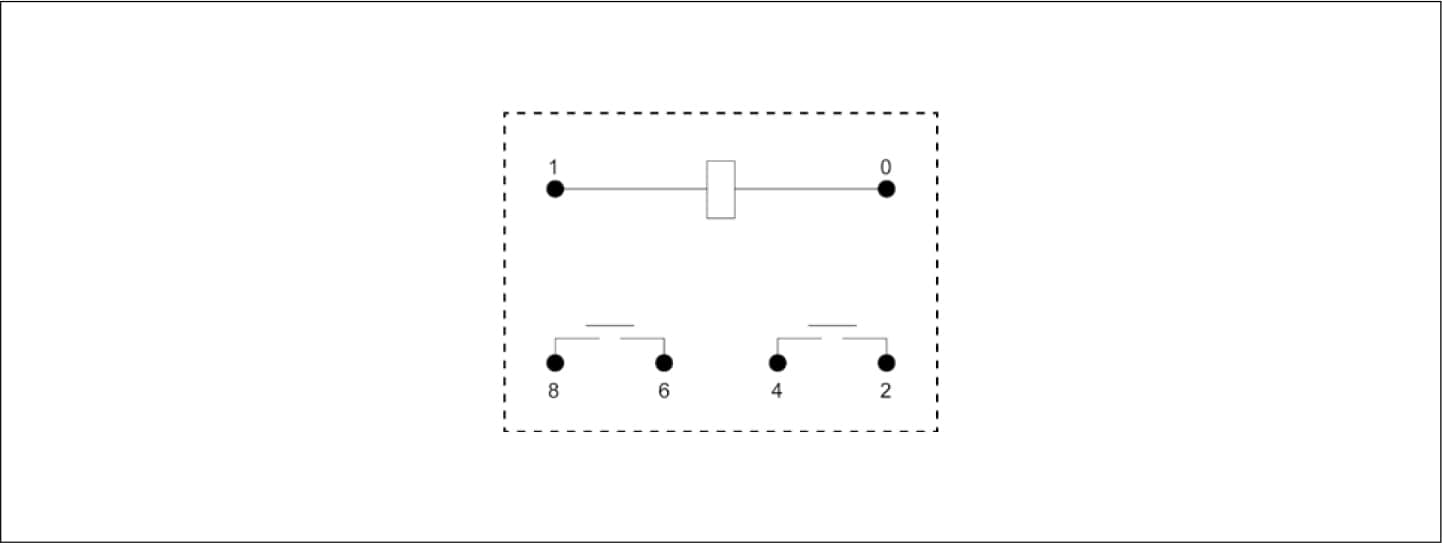

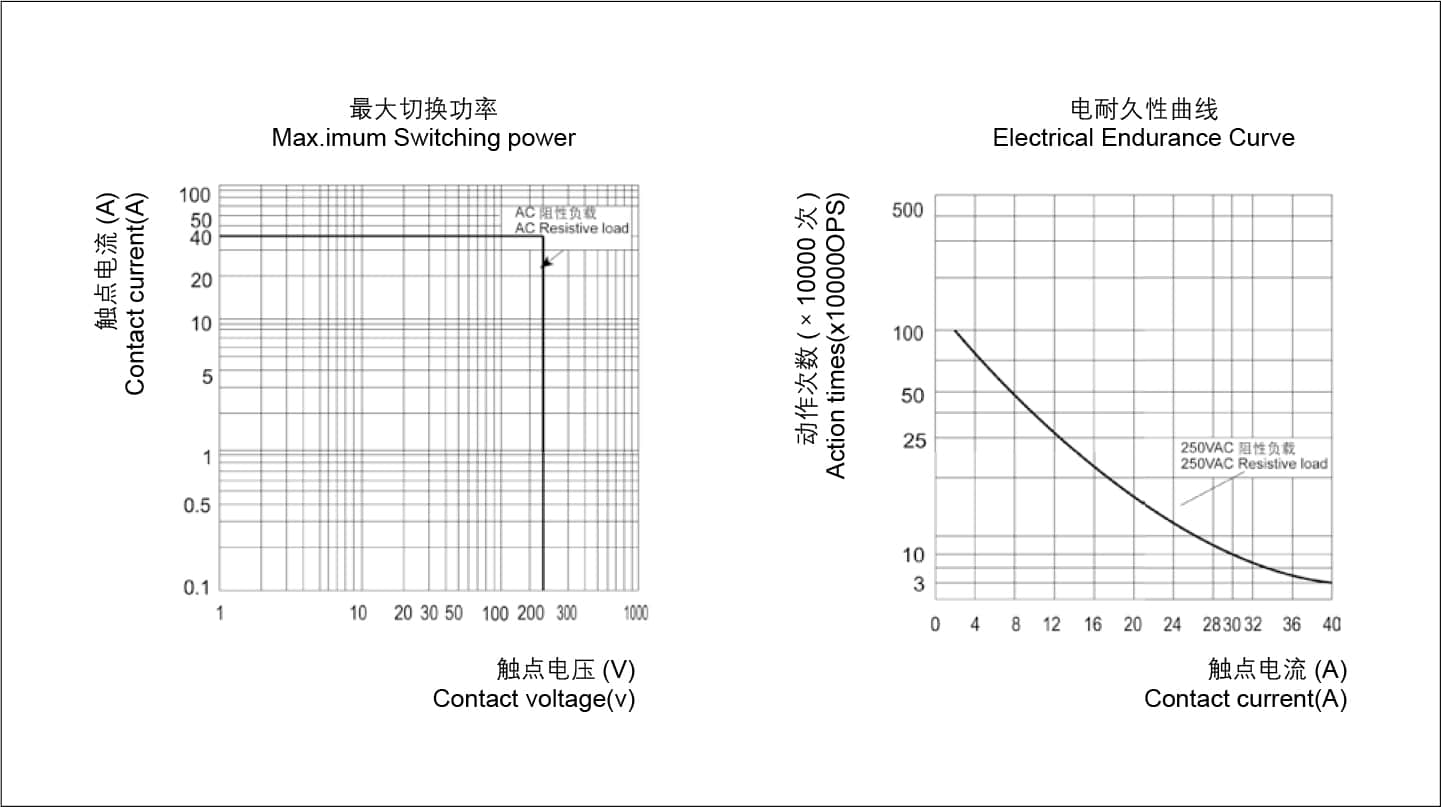

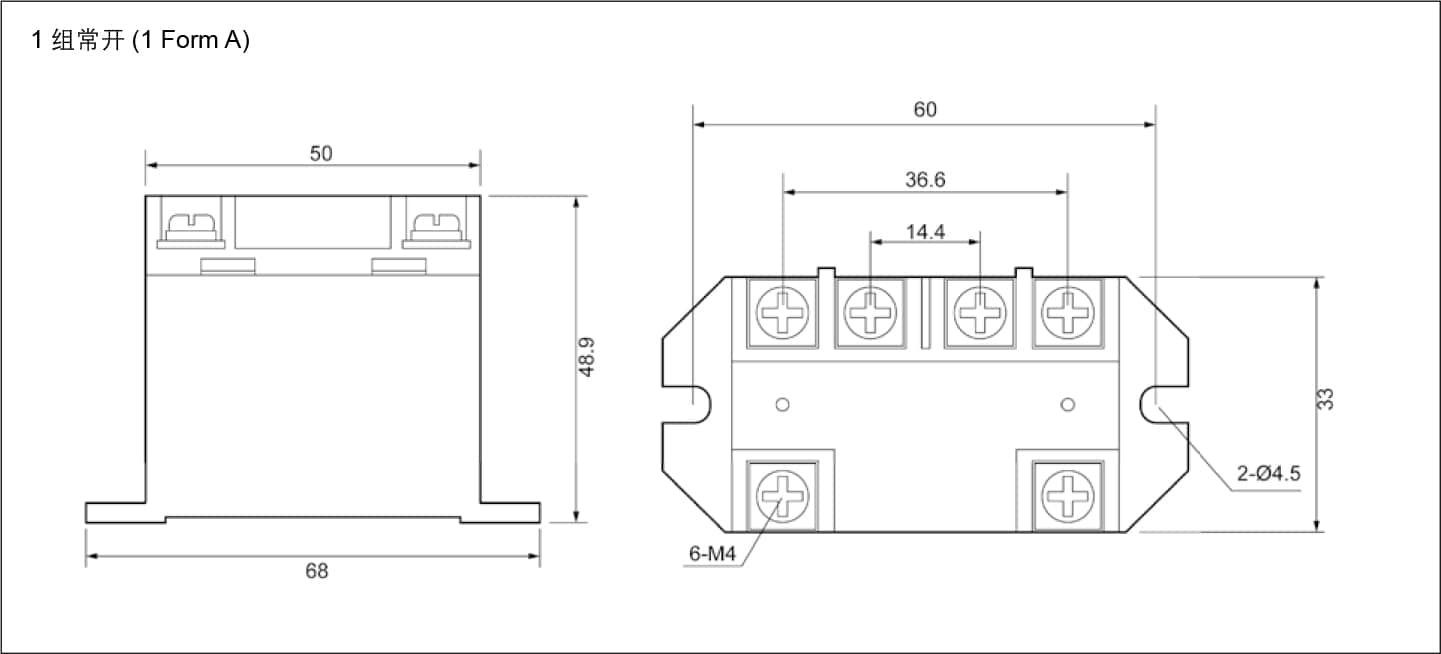

(1)产品部分外形尺寸未注尺寸公差，当外形尺寸 ≤1mm，公差为 ±0.2mm；当外形尺寸在 1~5mm 之间时，公差为 ±0.3mm；当外形尺寸＞ 5mm 时，公差为 ±0.4mm；
(2) 安装孔尺寸中未注尺寸公差的均为 ±0.1mm。
