| 触点形式 | 触点材料 | 接触电阻 | 最大切换功率 | 最大切换电流 | 最大切换电压 | 电气寿命 | 机械寿命 |
1C | 银合金 | ≤100mΩ (0.1A 6VDC) | 720VA/72W | 3A | 240VAC/24VDC | 1×105 次 OPS | 1×106 次 OPS |
| 绝缘电阻 | 介质耐压 | 动作时间 | 释放时间 | 环境温度 | |
1000MΩ (at 500VDC) | 触点与线圈间 : 1000VAC 1min 断开触点间 : 500VAC 1min | ≤10ms | ≤5ms | -40℃ ~+85℃ | |
| 振动 | 冲击 | 引出端方式 | 封装形式 | 重量 | |
| 稳定性 | 强度 | ||||
| 10Hz~55Hz 1.5mm 双振幅 (DA) | 98m/s²(10G) | 980m/s² (100G) | 印刷电路板引出端 PCB | 塑封型 | 约: 5g |
| 额定电压 | 动作电压 | 释放电压 | 允许最大线圈电压 | 线圈电阻 Ω±10% | ||
| H | N | B | ||||
| 3 | ≤2.3 | ≥0.3 | 3.9 | 45 | 25 | 20 |
| 5 | ≤3.9 | ≥0.5 | 6.5 | 120 | 70 | 56 |
| 6 | ≤4.5 | ≥0.6 | 7.8 | 180 | 100 | 80 |
| 9 | ≤6.8 | ≥0.9 | 11.7 | 400 | 220 | 180 |
| 12 | ≤9.0 | ≥1.2 | 15.6 | 700 | 400 | 320 |
| 24 | ≤18.0 | ≥2.4 | 31.2 | 2800 | 1600 | 1280 |
H: 0.2W N: 0.36W B: 0.45W
备注 :

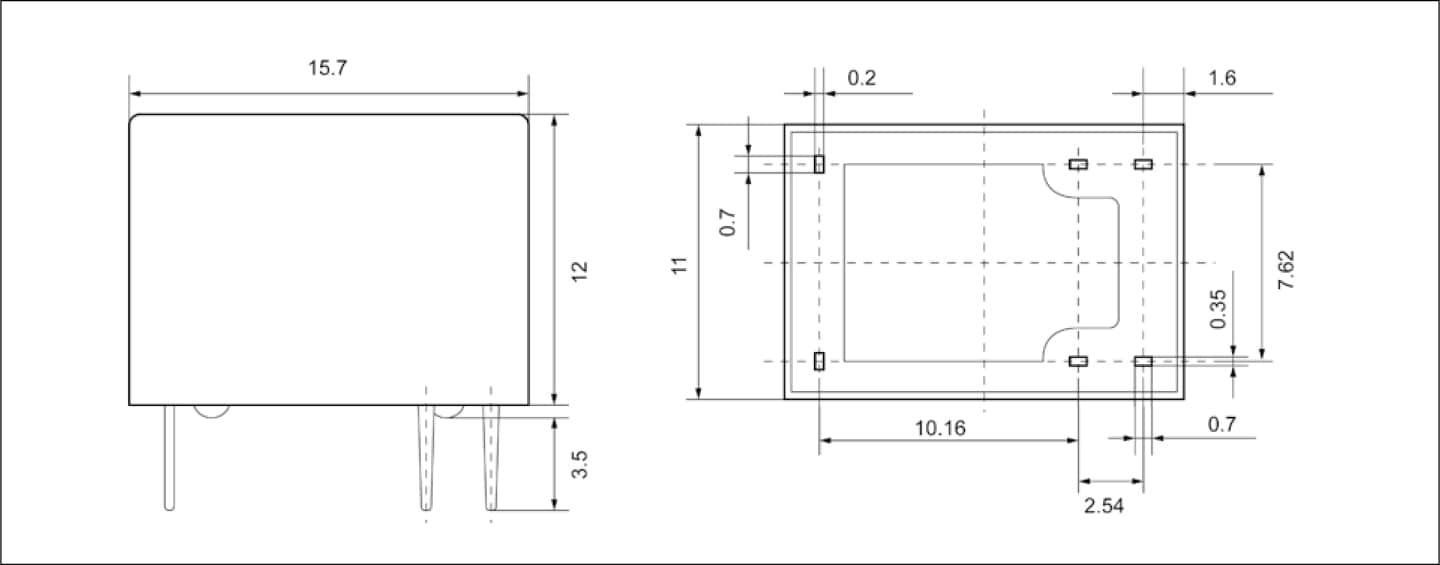

(1)产品部分外形尺寸未注尺寸公差，当外形尺寸 ≤1mm，公差为 ±0.2mm；当外形尺寸在 1~5mm 之间时，公差为 ±0.3mm；当外形尺寸＞ 5mm 时，公差为 ±0.4mm；
(2) 安装孔尺寸中未注尺寸公差的均为 ±0.1mm。
