| 触点形式 | 触点材料 | 接触电阻 ( 初始 ) | 触点负载（阻性） | 最大切换电流 | 最大切换电压 | 最大切换功率 | 机械寿命 |
1A, 1C | 银合金 | ≤100m (1A 6VDC) | 6x103 次 (15A 120VAC, 白炽灯 Incandescent lamp，60℃ ,1s 通59s 断 ON:OFF=1s:59s) 1x104 次 (10A 277VAC, 阻性负载 Resistive load，60℃ ,1s 通 9s断 ON:OFF=1s:9s) 2x104 次 (12A 277VAC, 通用负载 Universal load，60℃ ,1s 通 9s断 ON:OFF=1s:9s) | 1A:15A 1C:10A | 277VAC/30VDC | 4550VA/450W | 1×106 次 OPS |
| 绝缘电阻 | 介质耐压 | 动作时间 | 复归时间 | 环境温度 | |
100MΩ (at 500VDC) | 触点与线圈间 : 2000VAC 1min 断开触点间 : 750VAC 1min | ≤8ms | ≤5ms | -40℃ ~+85℃ | |
| 振动 | 冲击 | 引出端方式 | 封装形式 | 重量 | |
| 稳定性 | 强度 | ||||
| 10Hz~55Hz 1.5mm 双振幅 (DA) | 98m/s²(10G) | 980m/s² (100G) | 印制电路板制 PCB | 塑封型 防焊剂式 | 约: 9g |
| 额定电压 | 动作 / 复归电压 | 脉冲宽度 | 线圈电阻 Ω±10% | 线圈功率 | |
| 3 | ≤2.4 | 50~100 | 单线圈 | 45 | 0.2W |
| 5 | ≤4.0 | 125 | |||
| 6 | ≤4.8 | 180 | |||
| 9 | ≤7.2 | 405 | |||
| 12 | ≤9.6 | 720 | |||
| 24 | ≤19.2 | 2880 | |||
| 48 | ≤38.4 | 11520 | |||
| 3 | ≤2.4 | 单线圈 | 22.5 | 0.4W | |
| 5 | ≤4.0 | 62.5 | |||
| 6 | ≤4.8 | 90 | |||
| 9 | ≤7.2 | 202.5 | |||
| 12 | ≤9.6 | 360 | |||
| 24 | ≤19.2 | 1440 | |||
| 48 | ≤38.4 | 5760 | |||
| 3 | ≤2.4 | 双线圈 | 22.5+22.5 | 0.4W | |
| 5 | ≤4.0 | 62.5+62.5 | |||
| 6 | ≤4.8 | 90+90 | |||
| 9 | ≤7.2 | 202.5+202.5 | |||
| 12 | ≤9.6 | 360+360 | |||
| 24 | ≤19.2 | 1440+1440 | |||
| 48 | ≤38.4 | 5760+5760 | |||
| 3 | ≤2.4 | 双线圈 | 11.25+11.25 | 0.8W | |
| 5 | ≤4.0 | 31.25+31.25 | |||
| 6 | ≤4.8 | 45+45 | |||
| 9 | ≤7.2 | 101.25+101.25 | |||
| 12 | ≤9.6 | 180+180 | |||
| 24 | ≤19.2 | 720+720 | |||
| 48 | ≤38.4 | 2880+2880 | |||
注意 :

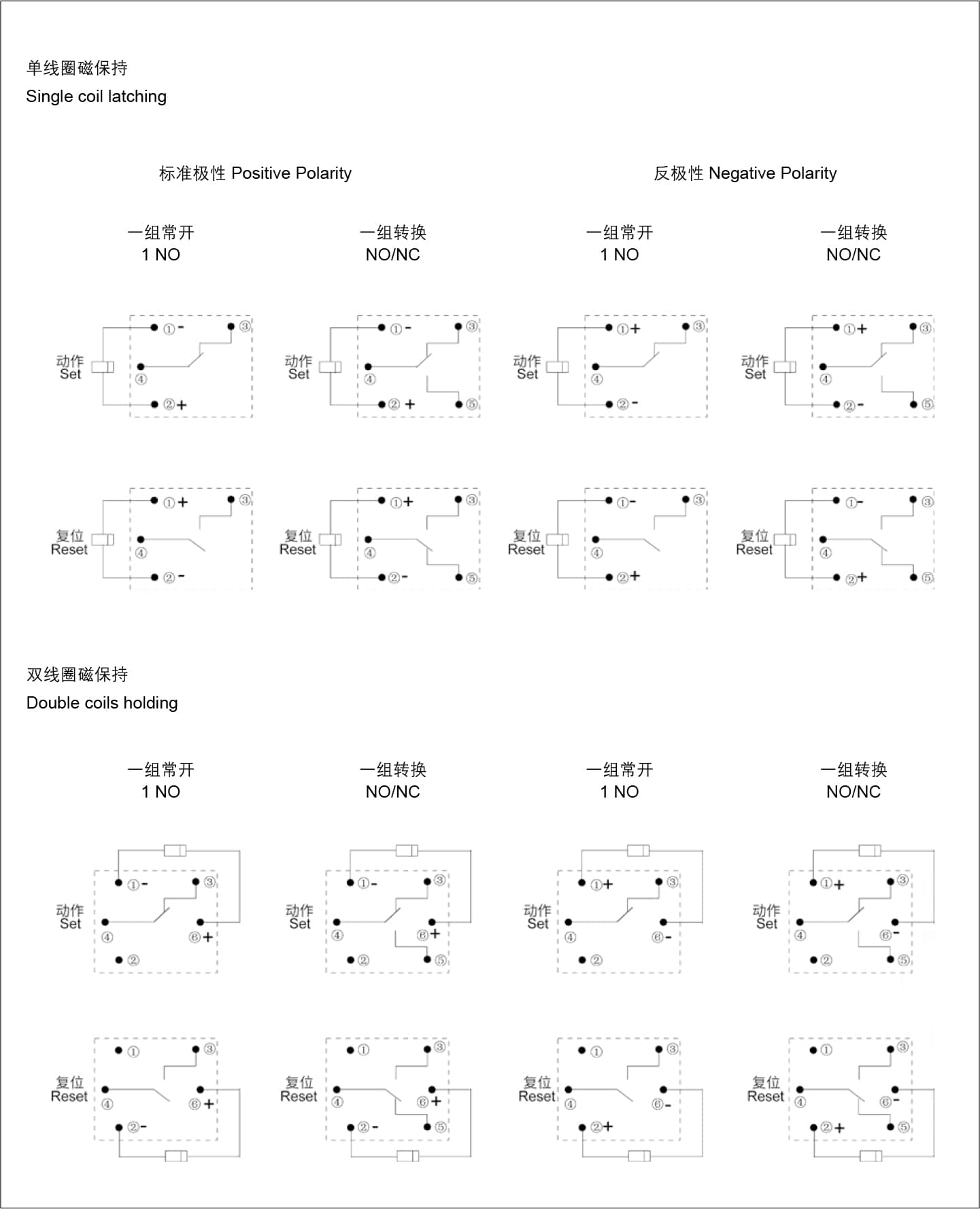

(1) 脉冲宽度应在 50ms 到 100ms 之间，激励电压模式应采用下图的方式。
(2) 允许最大线圈电压是标识无负载和最小线圈电阻下的电压，最大允许通电时间为 1 秒。
| 安全认证 | 证书编号 | 负载 |
| UL | 认证中 | 10A 250VAC |
| TUV | 认证中 | 10A 250VAC |
| CQC | 认证中 | 10A 250VAC |
备注 :

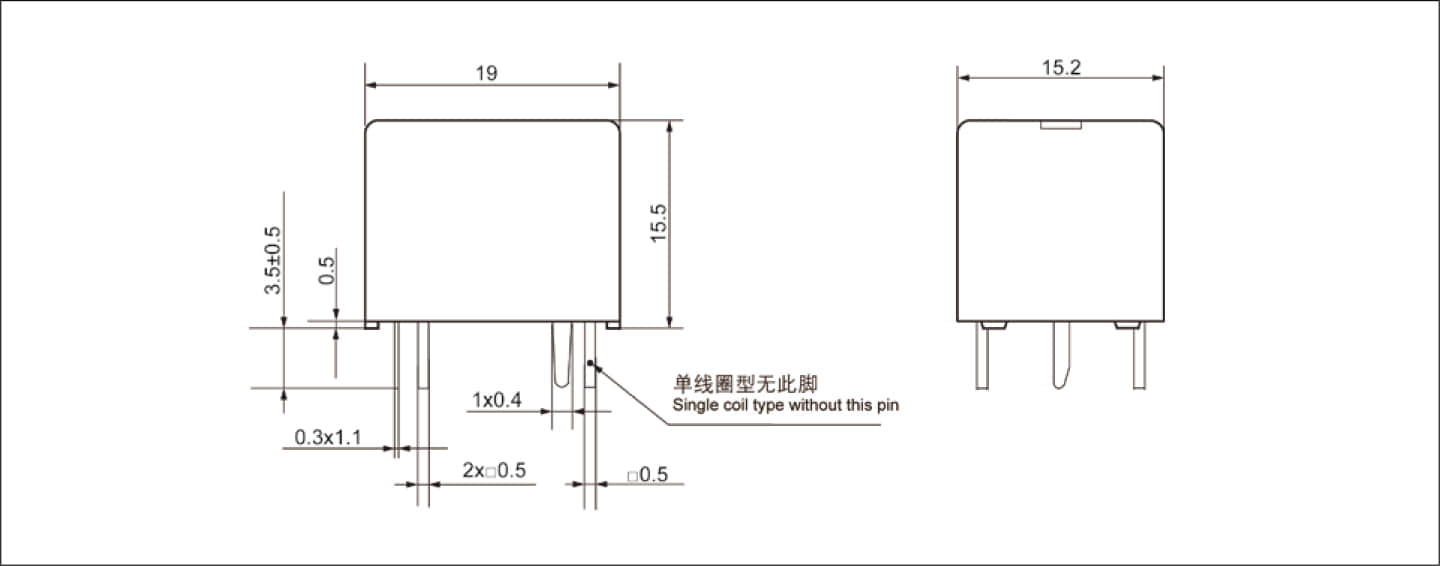

(1)产品部分外形尺寸未注尺寸公差，当外形尺寸 ≤1mm，公差为 ±0.2mm；当外形尺寸在 1~5mm 之间时，公差为 ±0.3mm；当外形尺寸＞ 5mm 时，公差为 ±0.4mm；

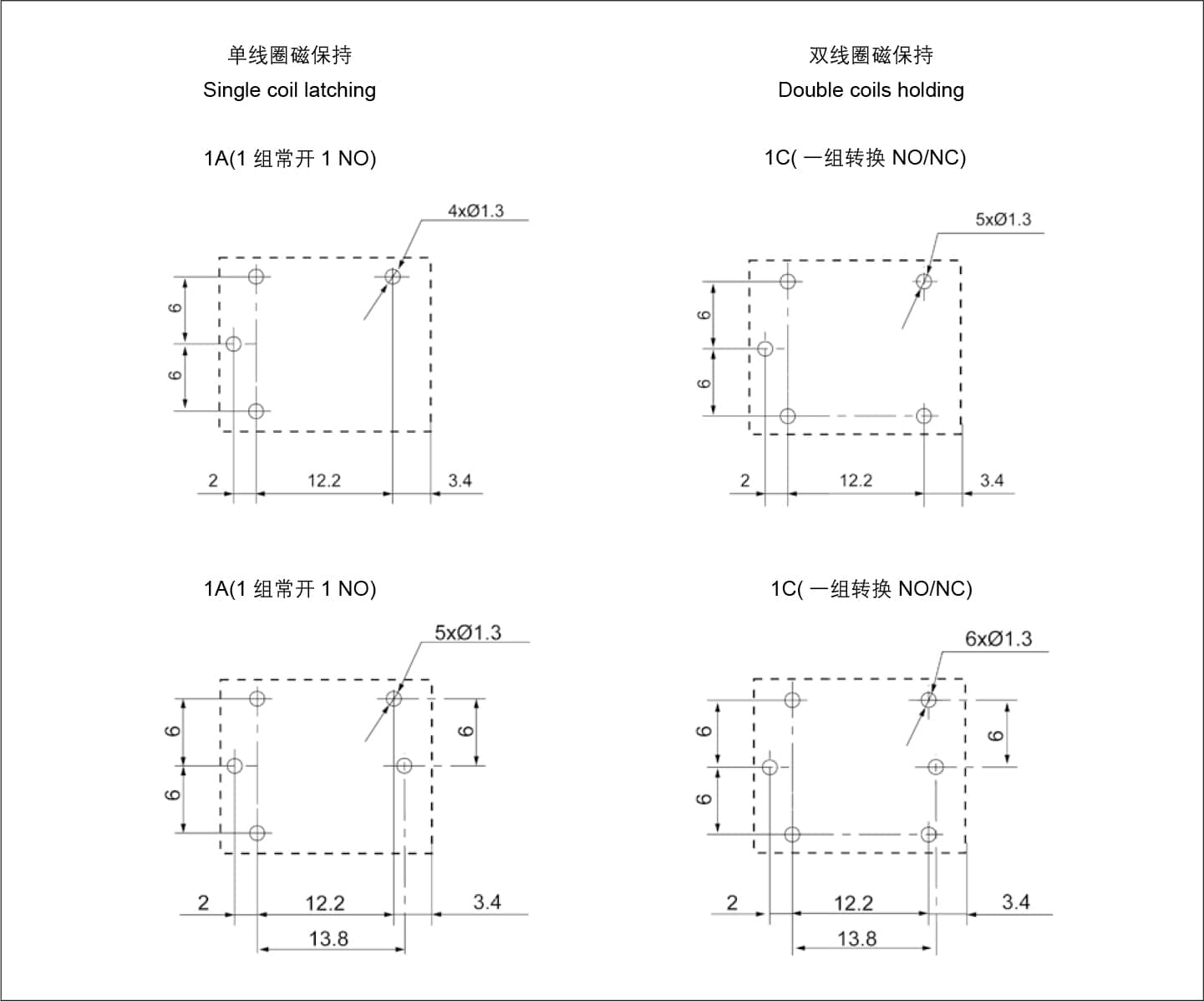

(2) 安装孔尺寸中未注尺寸公差的均为 ±0.1mm。
