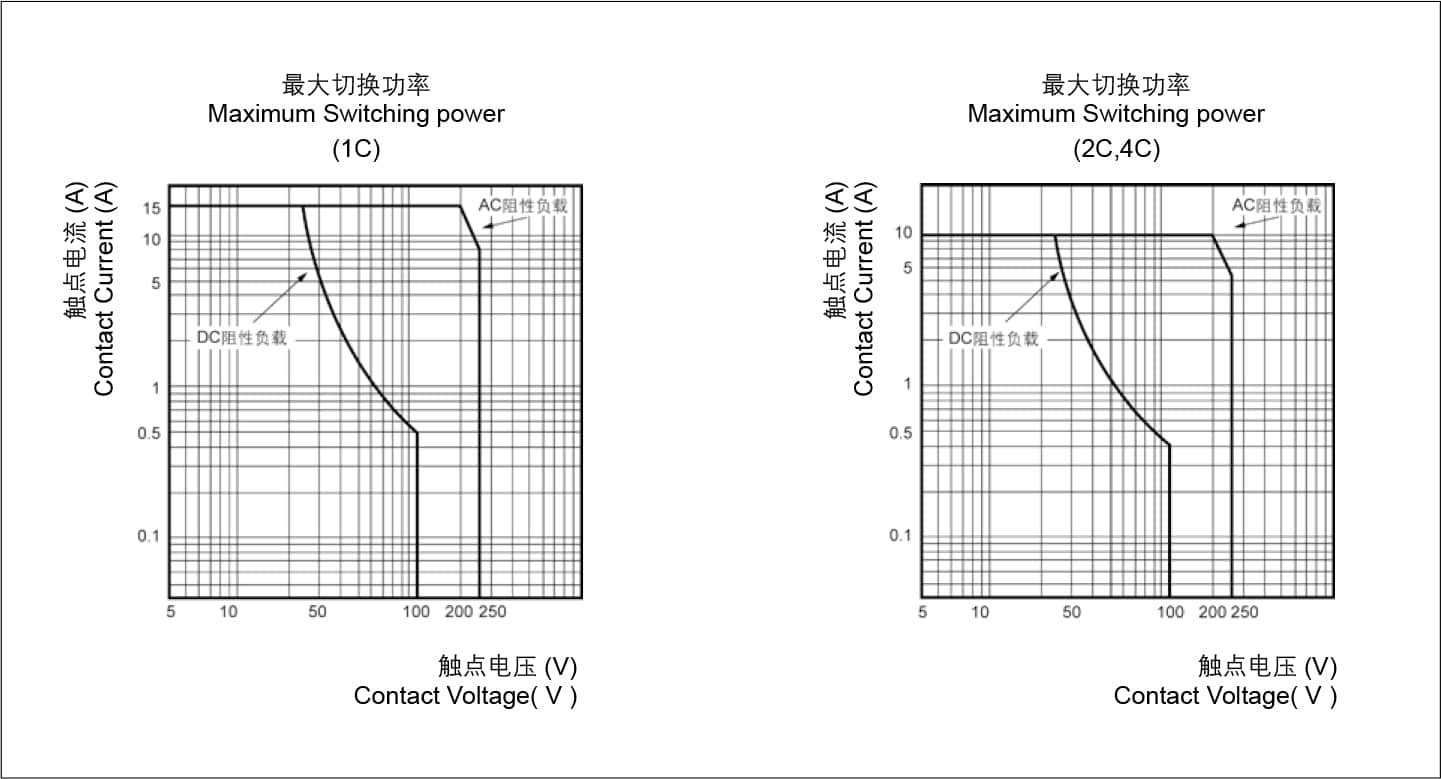

| 触点形式 | 触点材料 | 接触电阻 ( 初始 ) | 触点负载（阻性） | 最大切换电流 | 最大切换电压 | 最大切换功率 | 电气寿命 | 机械寿命 |
1A 2C,4C | 银合金 | 100mΩ (1A 6VDC) | 15A 250VAC/30VDC 10A 250VAC/30VDC | 15A 10A | 250VAC/30VDC | 3750VA/450 2500VA/300W | 1×105 次 OPS | 1×106 次 OPS |
| 绝缘电阻 | 介质耐压 | 动作时间 | 释放时间 | 环境温度 | 线圈温升 |
500MΩ （500VDC） | 触点与线圈间 : 1500VAC 1min 断开触点间 : 1000VAC 1min 触点组间 :1500VAC 1min | ≤25ms | ≤25ms | -40℃ ~70℃ | ≤60K |
| 振动 | 冲击 | 引出端方式 | 封装形式 | 重量 | |
| 稳定性 | 强度 | ||||
| 10Hz~55Hz 1.5mm 双振幅 (DA) | 98m/s²(10G) | 980m/s² (100G) | 印制板式 PCB 插入式 | 防尘罩型 | 约: 37g |
| 额定电压 | 动作电压 | 释放电压 | 最大允许电压 | 线圈电阻 Ω±10 | 线圈功耗 | ||||||
直流型 DC | 交流型 AC | 直流型 DC | 交流型 AC | 直流型 DC | 交流型 AC | 直流型 DC | 交流型 AC | 直流型 DC | 交流型 AC | 直流型 DC | 交流型 AC |
| 5 | 6 | ≤4.0 | ≤4.8 | ≥0.5 | ≥1.8 | 5.5 | 6.6 | 27.5 | 11.5 | 约 : 0.9~1.1 | 约 : 1.2~1.8 |
| 6 | 12 | ≤4.8 | ≤9.6 | ≥0.6 | ≥3.6 | 6.6 | 13.2 | 40 | 46 | ||
| 12 | 24 | ≤9.6 | ≤19.2 | ≥1.2 | ≥7.2 | 13.2 | 26.4 | 160 | 184 | ||
| 24 | 48 | ≤19.2 | ≤38.4 | ≥2.4 | ≥14.4 | 26.4 | 52.8 | 650 | 735 | ||
| 48 | 120 | ≤38.4 | ≤96 | ≥4.8 | ≥36 | 52.8 | 132 | 2600 | 4550 | ||
| 100 | 220/240 | ≤88 | ≤176 | ≥11 | ≥72 | 121 | 264 | 11000 | 14400 | ||
备注 :

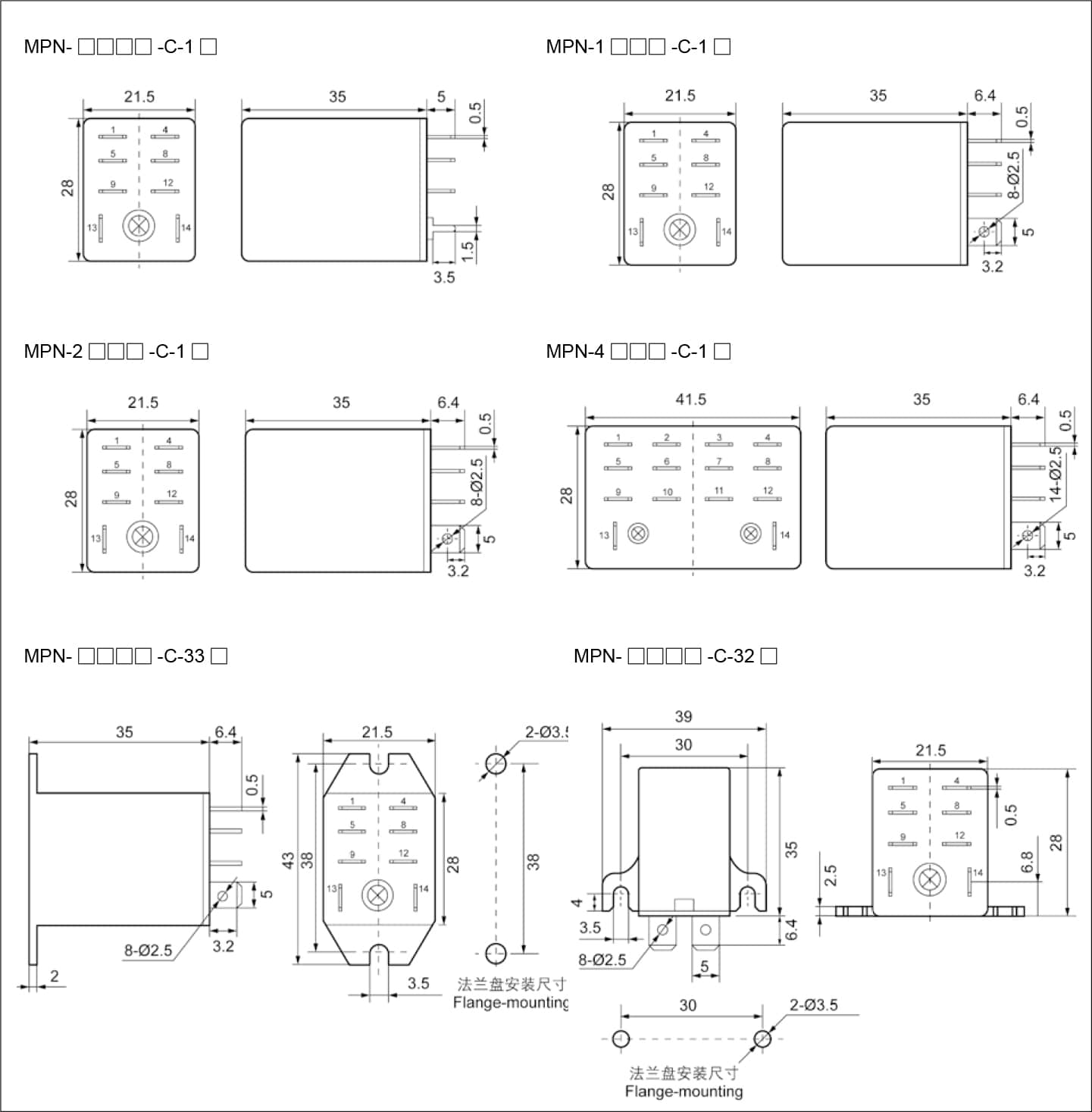

(1)产品部分外形尺寸未注尺寸公差，当外形尺寸 ≤1mm，公差为 ±0.2mm；当外形尺寸在 1~5mm 之间时，公差为 ±0.3mm；当外形尺寸＞ 5mm 时，公差为 ±0.4mm；
(2) 安装孔尺寸中未注尺寸公差的均为 ±0.1mm。
