| 触点形式 | 触点材料 | 接触电阻 | 最大切换电流 | 最大切换电压 | 最大切换功率 | 电气寿命 | 机械寿命 |
2A、2A1b | 银合金 | ≤10mΩ （20A 6VDC） | 40A | 277VAC | 11080VA | 1×104 次 OPS （40A 277VAC 阻性 85℃ 1S 通 9S 断） 3×104 次 OPS （35A 277VAC 阻性 85℃ 1S 通 9S 断） | 1×106 次 |
| 绝缘电阻 | 介质耐压 | 动作时间 | 释放时间 | 环境温度 | |
1000MΩ （500VDC） | 断开主触点间 : 2000VAC 1min 两组主触点间：2000VAC 1min 断开辅助触点间：1000VAC 1min | 主触点与辅助触点间：2000VAC 1min 主触点与线圈间：5000VAC 1min 辅助触点与线圈间：2000VAC 1min | ≤30ms | ≤10ms | -40℃~+85℃ |
| 振动 | 冲击 | 引出端方式 | 封装形式 | 重量 | |
| 稳定性 | 强度 | ||||
10Hz~55Hz 1.5mm 双振幅(DA) | 98m/s²(10G) | 980m/s² (100G) | 印制板式 PCB | 防焊剂式 | 约 ： 66g |
| 额定电压 | 动作/复归电压 | 释放电压 | 最大允许电压 | 线圈电阻 Ω±10% | 线圈功耗 |
| 6 | ≤4.5 | ≥0.3 | 6.6 | 19.1 | 1.88W |
| 9 | ≤6.75 | ≥0.45 | 9.9 | 43.1 | |
| 12 | ≤9 | ≥0.6 | 13.2 | 76.6 | |
| 24 | ≤18 | ≥1.2 | 26.4 | 306.4 | |
| 48 | ≤36 | ≥2.4 | 52.8 | 1225.5 |
| 安全认证 | 证书编号 | 负载 |
| CQC | CQC22002340612 | NO:35A 277VAC 40A 277VAC NC：1A 277VAC |
注意事项：
（1）产品部分外形尺寸未注尺寸公差，当外形尺寸≤1mm，公差为±0.2mm；当外形尺寸在 1~5mm 之间时，公差为±0.3mm；当外形尺寸＞5mm 时，公差为±0.4mm；

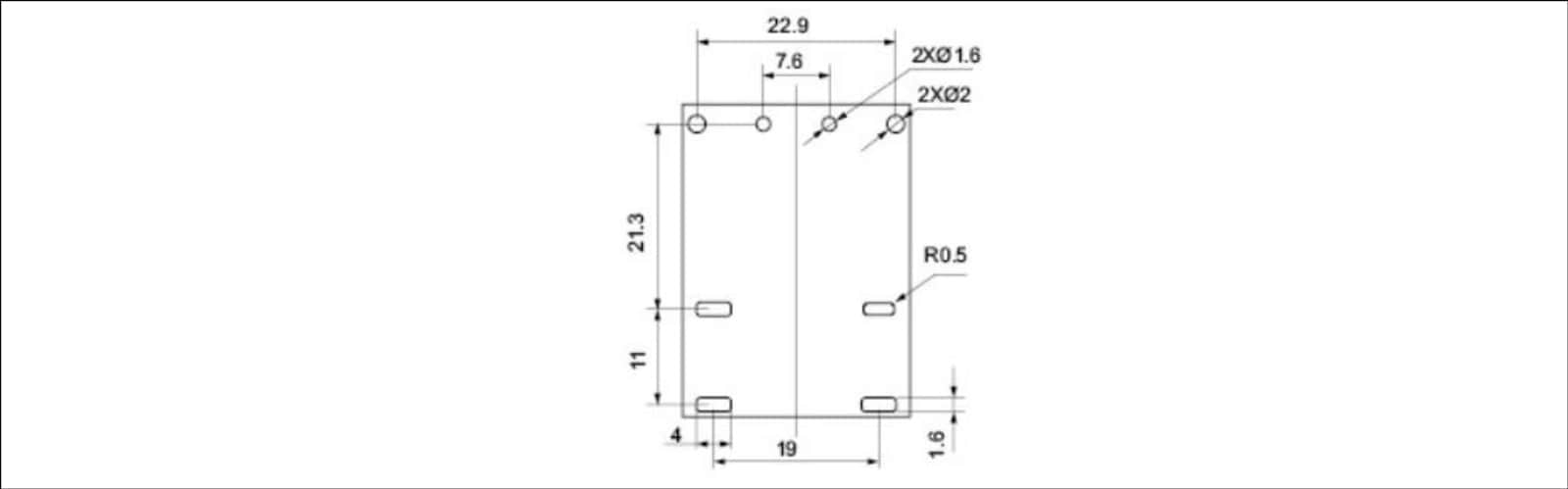

（2）安装孔尺寸中未注尺寸公差的均为±0.1mm。
