| 触点形式 | 触点材料 | 接触电阻 ( 初始 ) | 触点负载（阻性） | 最大切换电流 | 最大切换电压 |
| 1A，1B | 银合金 | ≤20mΩ (1A 24VDC) | 50A 250VAC | 50A | 277VAC |
| 最大切换功率 | 电气寿命 ( 阻性负载 ) | 机械寿命 | |||
| 13850VA | 50A 277VAC, 1×105 次 OPS | 5000W 240VAC, 3×104 次 OPS ( 白炽灯) | 16A 277VAC, 6×103 次 OPS ( 电子镇流器) | 5HP 277 VAC, 3×104 次 OPS ( 马达负载 ) | 1×106 次 OPS |
| 绝缘电阻 | 介质耐压 | 动作时间 | 复归时间 | 环境温度 | |
1000MΩ Min. (500VDC) | 触点与线圈间：500VAC 1min 断开触点间：500VAC 1min | ≤15ms | ≤15ms | -40℃ ~+85℃ | |
| 振动 | 冲击 | 引出端方式 | 封装方式 | 重量 | |
| 稳定性 | 强度 | ||||
| 10Hz~500Hz, 49m/s²(5G) | 98m/s² (10G) | 980m/s² (100G) | 印刷电路板引出端 PCB | 防焊剂型 塑封型 | 约: 32g |
| 安全认证 | 证书编号 | 负载 | |||
| UL | E358149 | NO:50A 277VAC/250VAC | 5HP 250VAC/277VAC | 5000W 240VAC | 16A 277VAC |
| 额定电压 | 动作 / 复归电压 | 脉冲宽度 | 线圈电阻 | 线圈功率 | |
| 5 | ≤3.5 | 50~100 | 单线圈 | 16.6 | 约: 1.5 |
| 6 | ≤4.2 | 24 | |||
| 9 | ≤6.3 | 54 | |||
| 12 | ≤8.4 | 96 | |||
| 24 | ≤16.8 | 384 | |||
| 48 | ≤33.6 | 1536 | |||
| 5 | ≤3.5 | 双线圈 | 8.3+8.3 | 约: 3 | |
| 6 | ≤4.2 | 12+12 | |||
| 9 | ≤6.3 | 27+27 | |||
| 12 | ≤8.4 | 48+48 | |||
| 24 | ≤16.8 | 192+192 | |||
| 48 | ≤33.6 | 768+768 | |||
备注：
(1)产品部分外形尺寸未注尺寸公差，当外形尺寸 ≤1mm，公差为 ±0.2mm；当外形尺寸在 1~5mm 之间时，公差为 ±0.3mm；当外形尺寸＞ 5mm 时，公差为 ±0.4mm；

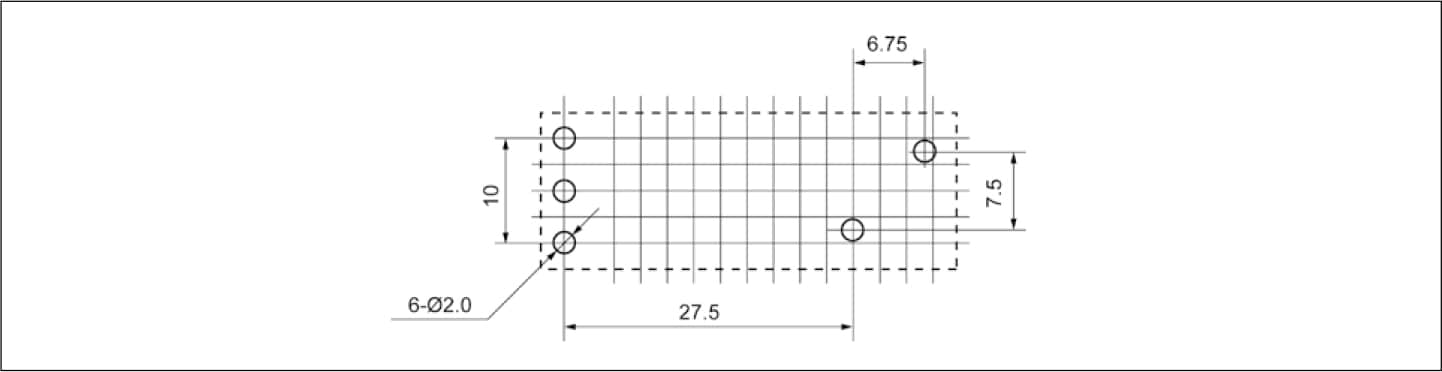

(2) 安装孔尺寸中未注尺寸公差的均为 ±0.1mm。
注意事项 :
1、磁保持继电器出厂状态为动作或复归状态，但因运输或继电器安装时受到冲击等因素的影响，可能会改变状态，因而使用时（电源接入时）请根据需要重新将其设置为复归状态或动作状态；
2、为了确保磁保持继电器动作或复归，施加到线圈上的激励电压须达到额定电压，脉冲宽度须大于动作或复归时间的 5 倍；不要同时向动作线圈和复归线圈施加电压；不要长时间（大于 1 分钟）向线圈施加电压；
3、不带软铜绞线的磁保持继电器负载引出脚不能焊锡，不能随意扳动。
4、继电器通常为防尘罩结构，外接件按照客户特殊要求定制，所以推荐此产品的储存时间小于 6 个月，并注意仓储环境；同时为保证产品接触可靠性，在客户没有特别申明的情况下，我司将控制继电器触点为闭合状态。
