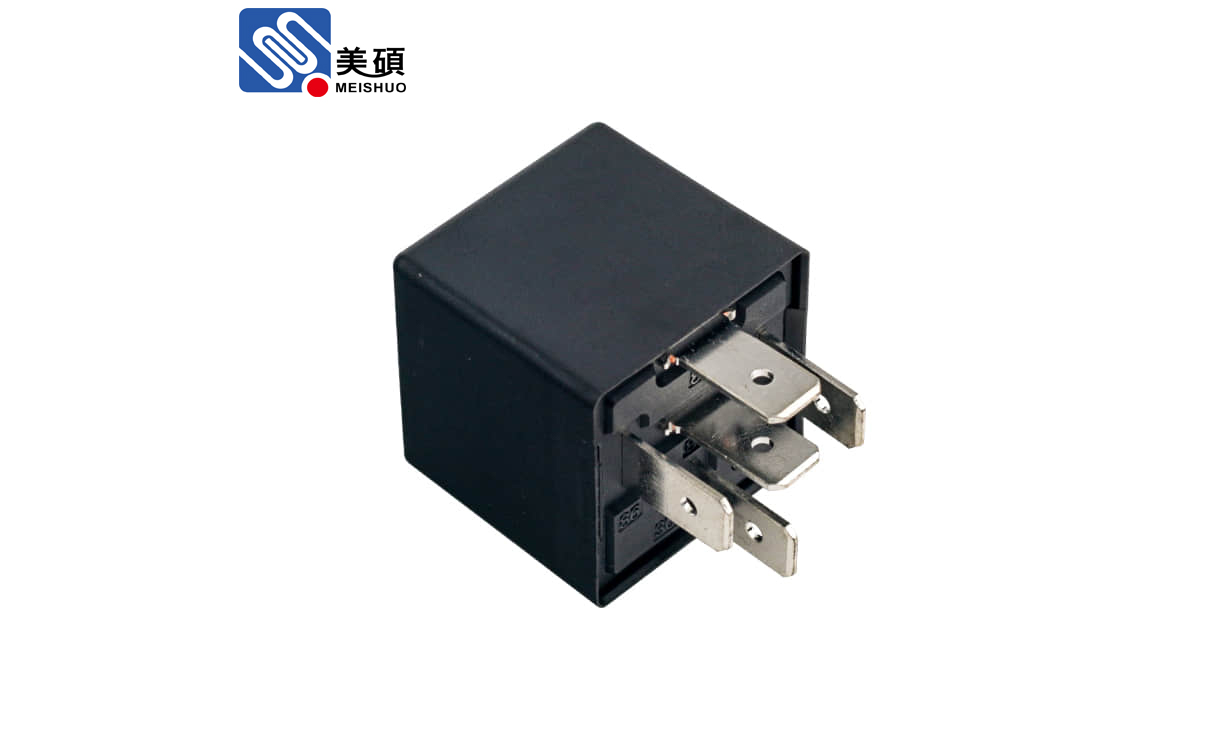

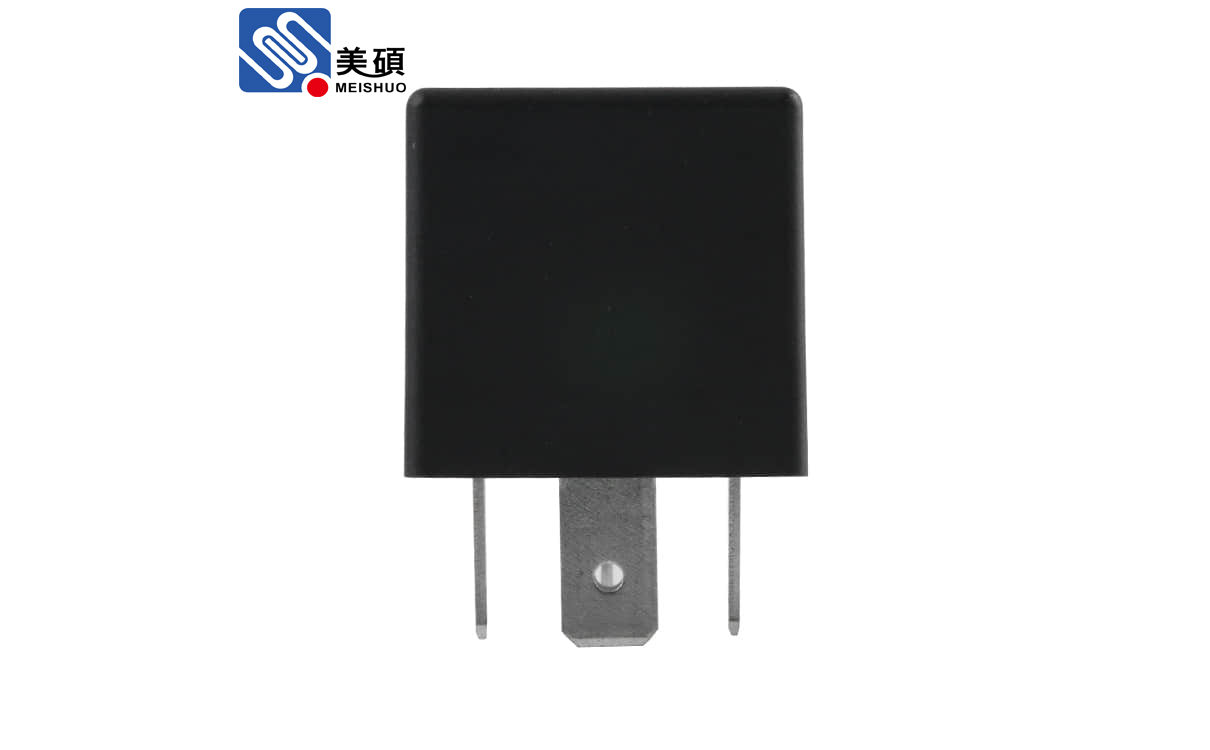

触点形式 | 触点材料 | 接触压降 | 最大连续电流 | 最大切换电压 | 机械寿命 | ||
1A, 1B, 1C | 2A | 银合金 | NO： 典型值 Typ.20mV， 最大值 Max.250mV | NO/NC:40A/30A | NO/NC: 60A/45A | 80VDC | 1×106 次 OPS |
绝缘电阻 | 介质耐压 | 动作时间 | 释放时间 | 环境温度 | 振动 | 重量 | |
100MΩ （500VDC） | 触点与线圈间：500VAC 1min 断开触点间：500VAC 1min | ≤10ms | ≤10ms | -40℃ ~ +125℃ | 10Hz~500Hz，49m/s2(5G) | 约: 33g | |
封装形式 | 冲击 | 引出端方式 | 机械性能 | ||||
稳定性 | 强度 | ||||||
防尘罩型 塑封型 | 98m/s² (10G) | 196m/s² (10G) | 快连接式引出端 QC 印刷电路板引出端 PCB | 外壳保持力 : ( 拉和压 )200N | 引出脚保持力 : ( 拉和压 )100N | 引出脚抗弯曲力 : ( 各方向 )10N | |
额定电压 | 动作电压 | 释放电压 | 线圈电阻 | 线圈功率 | 并联电阻 | 等效电阻 | 允许最大线圈电压（1） | |
20℃ | 85℃ | |||||||
12 | ≤8.4 | ≥1.2 | 85 | 约: 1.7 | - | - | 20.2 | 15.7 |
12 | ≤8.4 | ≥1.2 | 85 | 约: 1.9 | 680 | 75.5 | ||
24 | ≤16.8 | ≥2.4 | 340 | 约: 1.7 | - | - | 39.5 | 31.5 |
24 | ≤16.8 | ≥2.4 | 340 | 约: 1.9 | 2700 | 302 | ||
24 | ≤16.8 | ≥2.4 | 255 | 约: 2.3 | - | - | ||
注意 : (1) 触点无负载电流 , 线圈电阻为最小值情况下 , 继电器线圈允许施加的最大连续工作电压。
负载电压 | 负载类型 | 触点负载电流 A | 通断比 s | 电耐久性 /span> ( 次 OPS) | 试验环境 温度 | ||||
1C | 1A | 接通 On | 断开 Off | ||||||
常开 NO | 常闭 NC | 常开 NO | |||||||
14VDC | 电机负载 | 接通 | 40 | 30 | 40 | 2 | 2 | 1×105 | 详见电耐久 性实验环境 温度曲线 |
断开 | 40 | 30 | 40 | 2 | 2 | ||||
模拟车窗升降 | 接通 | 150 | - | 150 | 2 | 2 | |||
断开 | 30 | - | 30 | 2 | 2 | ||||
模拟马达自由运转 | 接通 | 80 | - | 80 | 2 | 2 | |||
断开 | 30 | - | 30 | 2 | 2 | ||||
28VDC | 阻性 | 接通 | 30 | 20 | 30 | 2 | 2 | At 23℃ | |
断开 | 30 | 20 | 30 | 2 | 2 | ||||
备注：

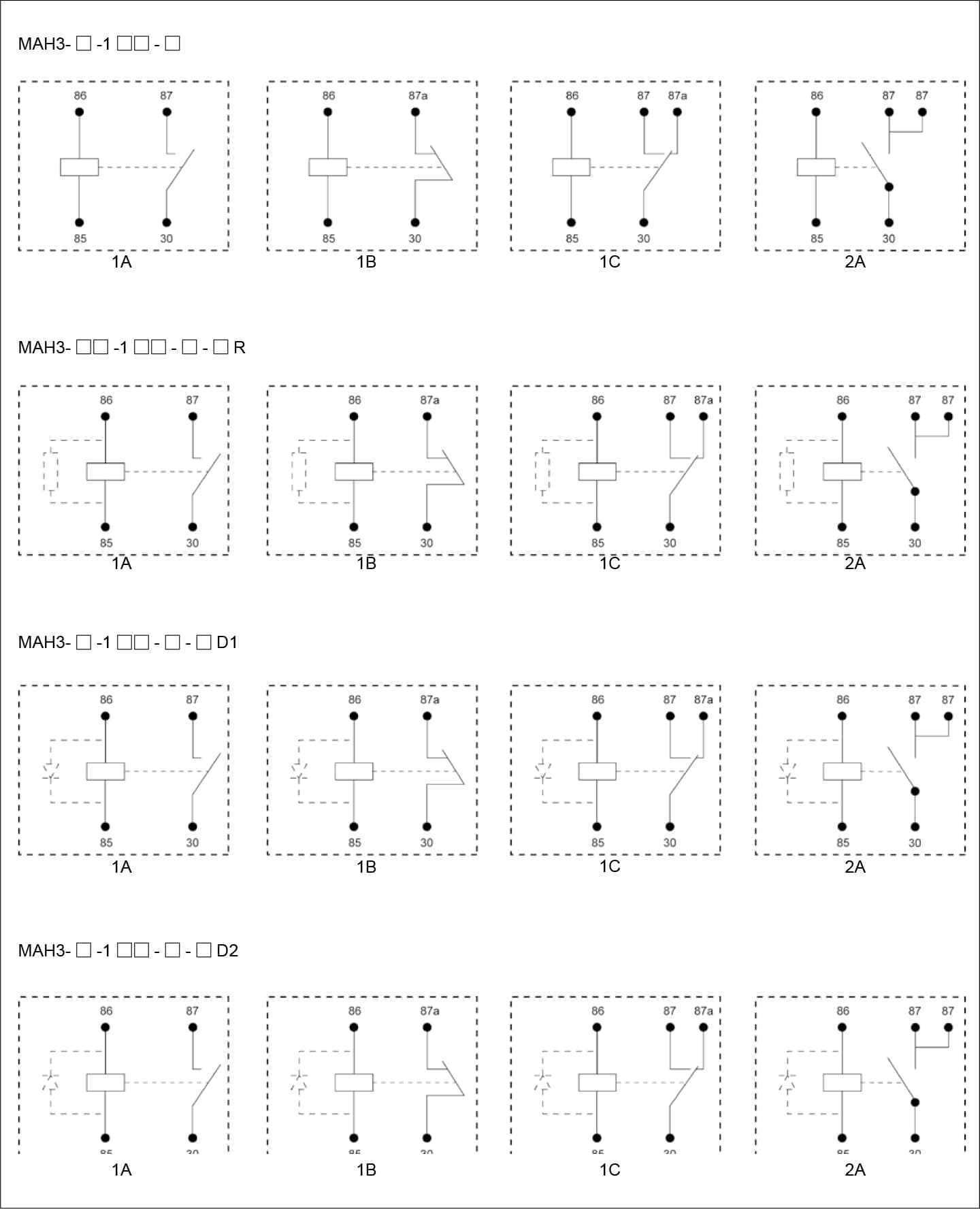

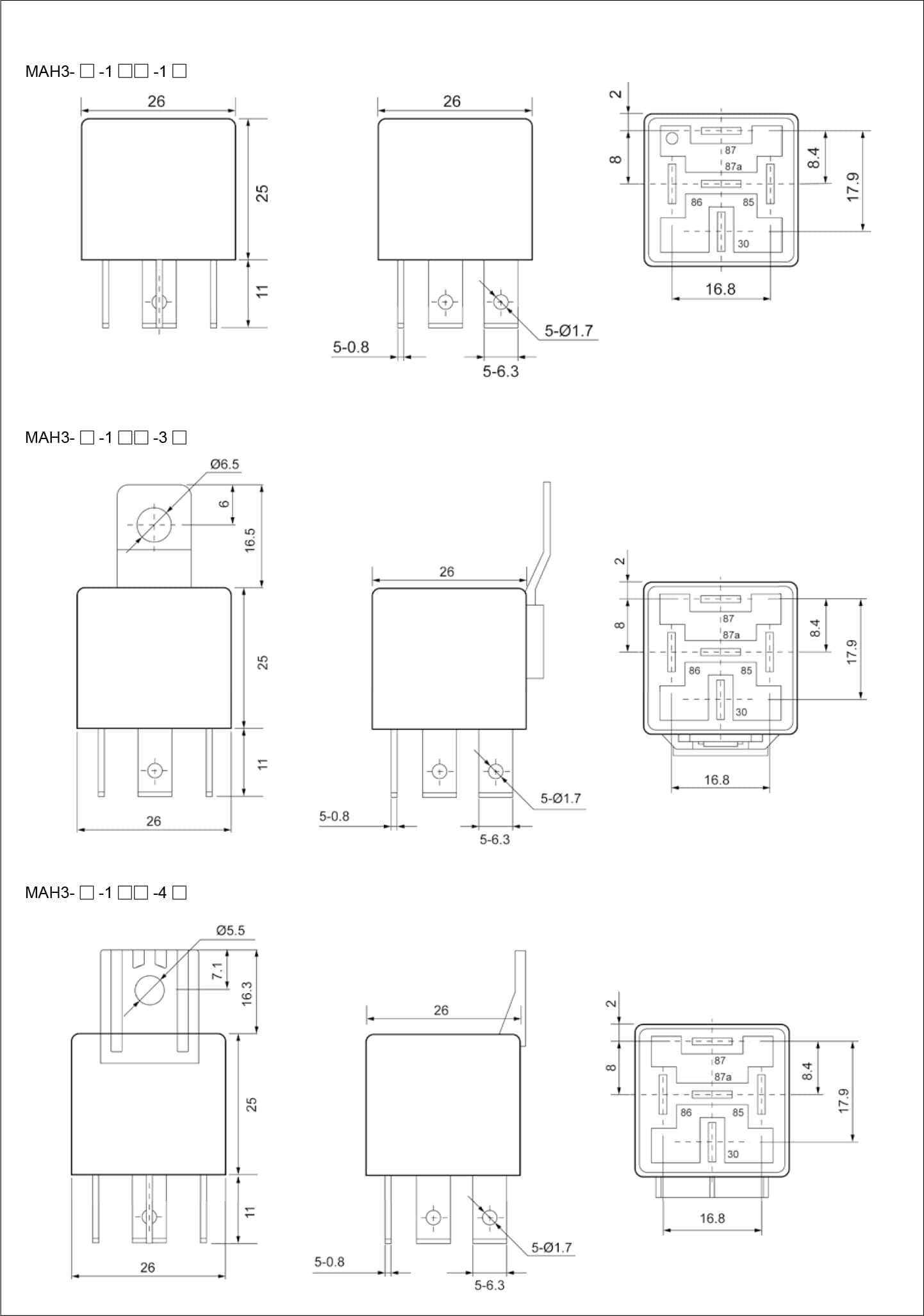

(1) 产品部分外形尺寸未注尺寸公差，当外形尺寸 ≤1mm，公差为 ±0.2mm；当外形尺寸在 1~5mm 之间时，公差为 ±0.3mm；当外形尺寸＞ 5mm 时，公差为 ±0.4mm；
(2) 安装孔尺寸中未注尺寸公差的均为 ±0.1mm。
