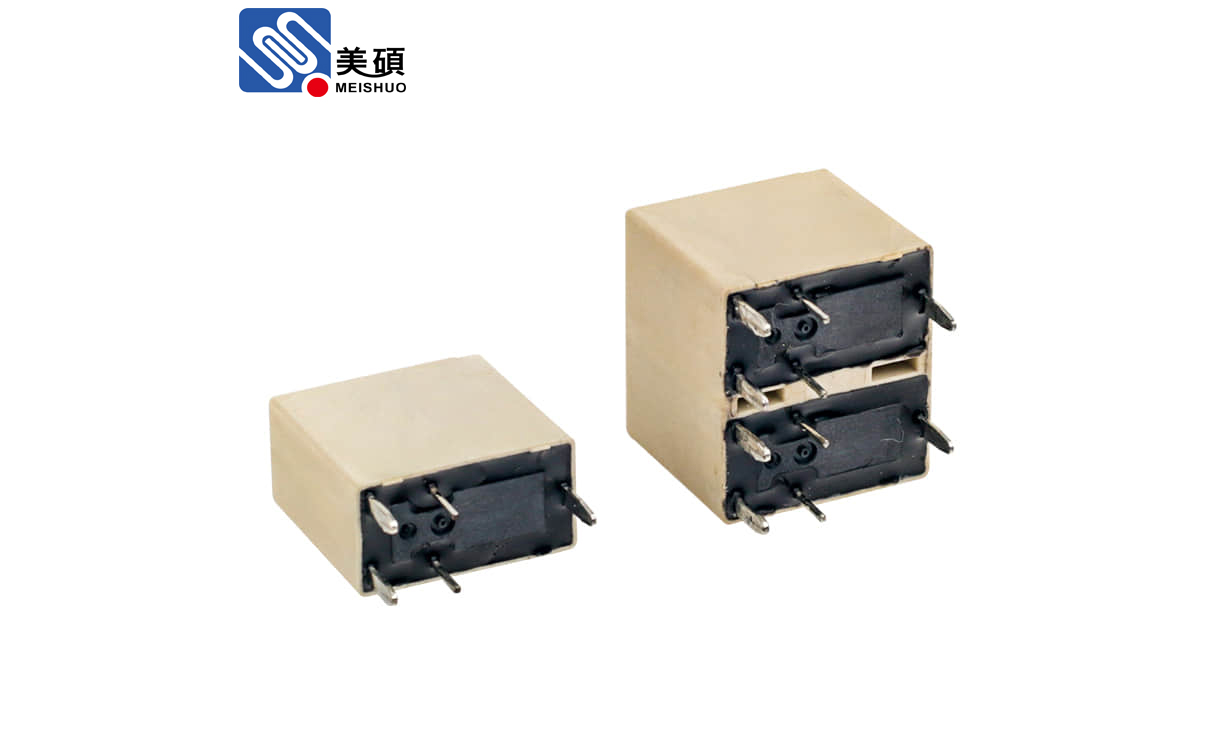

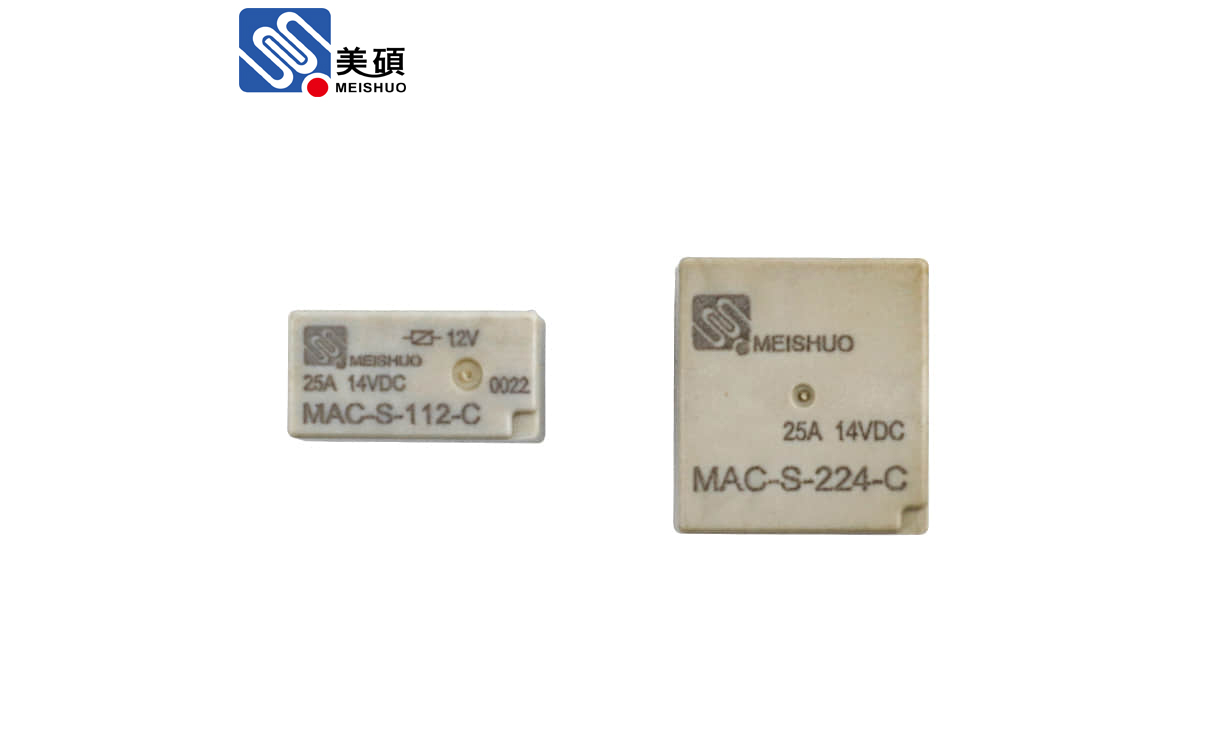

触点形式 | 触点材料 | 接触压降 | 最大切换电流 | 最大切换电压 | 机械寿命 | |
1C: 单继电器 | 2C: 双继电器 | 银合金 | 典型值 Typ.50mV， 最大值 Max.250mV | 30A | 16VDC | 1×106 次 OPS |
<
绝缘电阻 | 介质耐压 | 动作时间 | 释放时间 | 环境温度 |
100MΩ （500VDC） | 触点与线圈间：500VAC 1min 断开触点间：500VAC 1min | ≤10ms | ≤10ms | -40℃ ~ +125℃ |
振动 | 冲击 | 引出端方式 | 封装形式 | 重量 |
10Hz ~ 500Hz 49m/s²(5G) | 98m/s²(30G) | 印刷电路板引出端 PCB | 封塑型 | 1C: 约 4g 2C: 约 8g |
类型 | 额定电压 | 动作电压 | 释放电压 | 线圈电阻 | 线圈功率 | 允许最大线圈电压（1） | |
20℃ | 85℃ | ||||||
标准型 | 12 | ≤7.2 | ≥1 | 225 | 约 0.64 | 20 | 16 |
低动作电压型 | 12 | ≤6.5 | ≥1 | 180 | 约 0.8 | 18 | 14 |
注意 : (1) 触点无负载电流 , 线圈电阻为最小值情况下 , 继电器线圈允许施加的最大连续工作电压。
负载电压 | 负载类型 | 触点负载电流 A | 通断比 s | 电耐久性 (次 OPS) | |||
1C, 2C | 接通 | 断开 | |||||
常开 | 常闭 | ||||||
14VDC | 电机负载 | 接通 | 25 | - | 0.5 | 9.5 | 1×105 |
断开 | 25 | - | |||||
模拟车窗升降 | 接通 | 25 | - | 0.2 | 4 | 1×105 | |
稳态 | 10 | - | 2.3 | ||||
断开 | 25 | - | 0.5 | ||||
模拟马达自由运转 | 接通 | 27 | - | 0.02 | 1.8 | 1×105 | |
稳态 | 17 | 0.03 | |||||
断开 | 8 | - | 0.15 | ||||
备注：

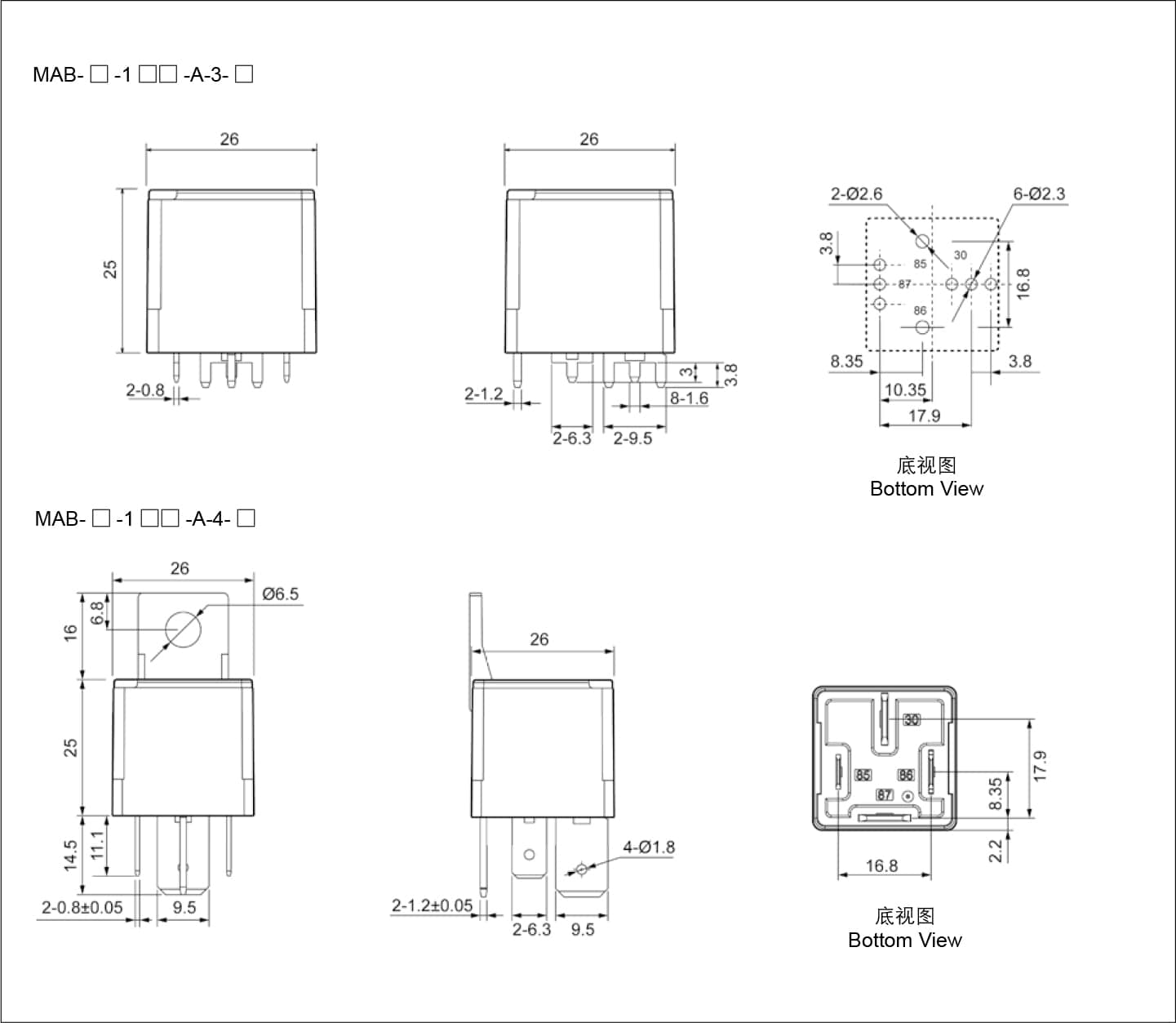

(1) 产品部分外形尺寸未注尺寸公差，当外形尺寸 ≤1mm，公差为 ±0.2mm；当外形尺寸在 1~5mm 之间时，公差为 ±0.3mm；当外形尺寸＞ 5mm 时，公差为 ±0.4mm；
(2) 安装孔尺寸中未注尺寸公差的均为 ±0.1mm。
