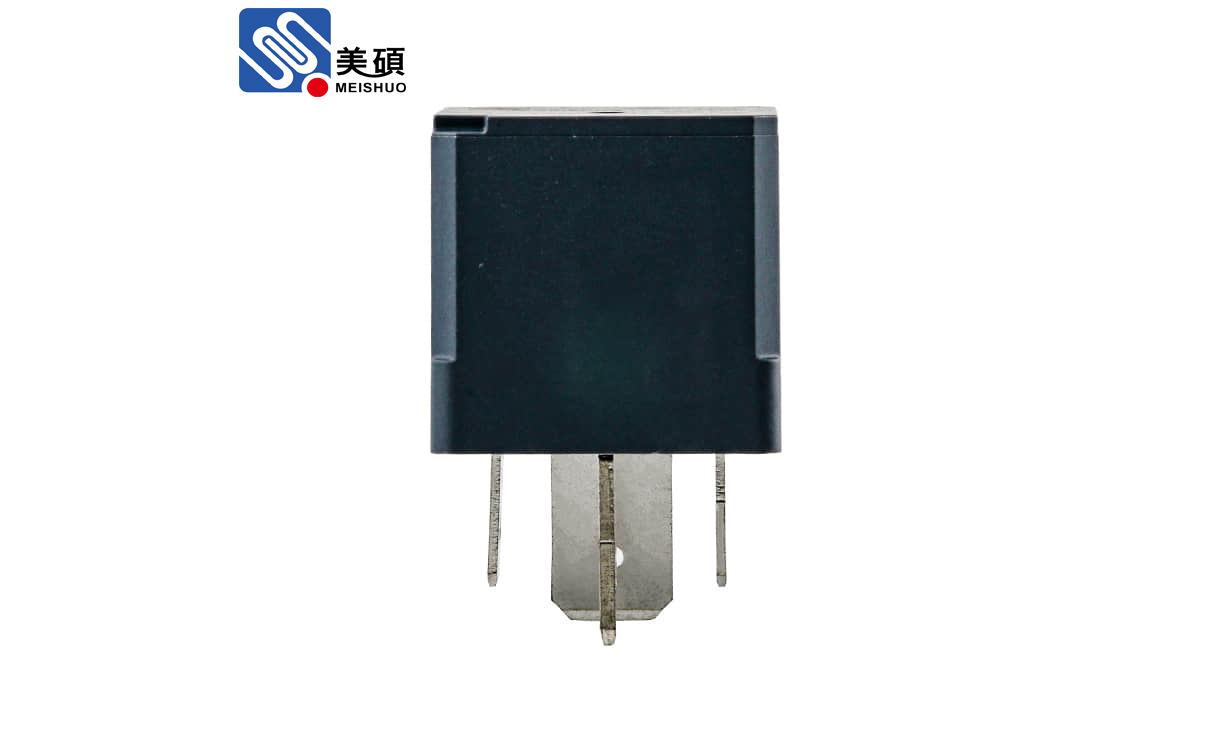

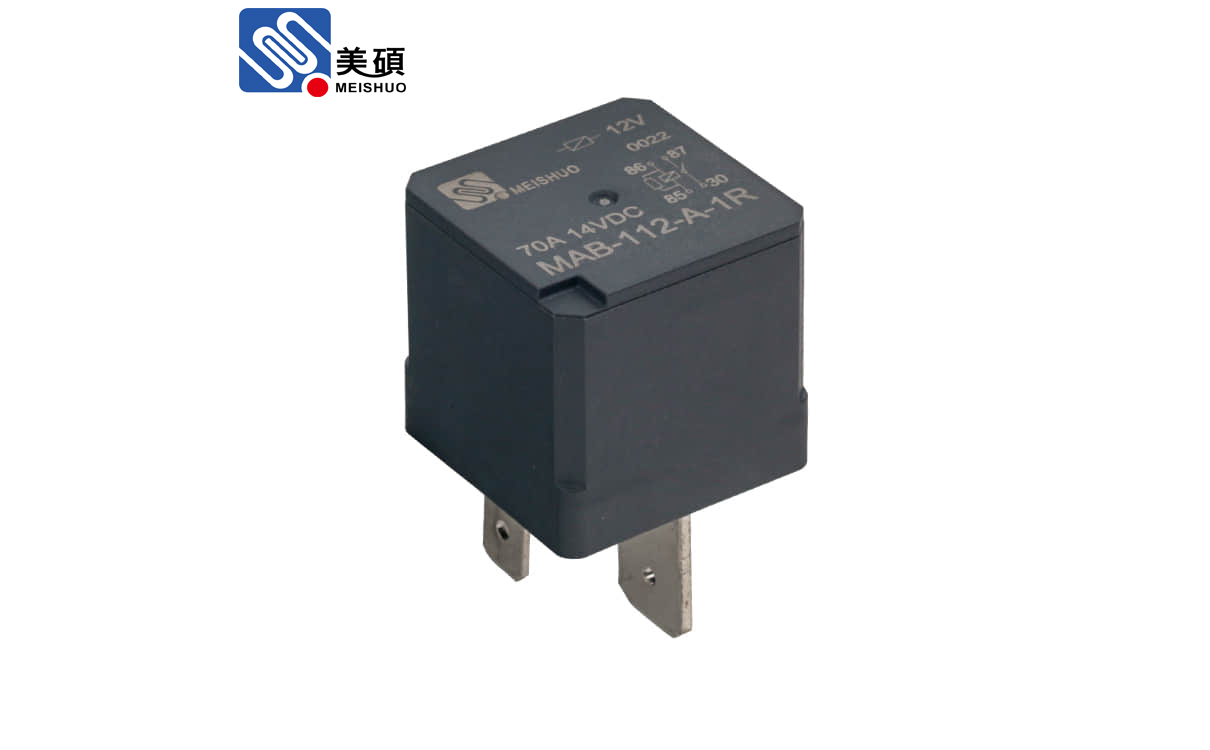

触点形式 | 触点材料 | 接触压降 | 最大连续电流 | 最大切换电流 | 机械寿命 | ||
1A | 银合金 | 典型值 Typ.20mV， 最大值 Max.300mV | 70A(23℃ ) | 50A(85℃ ) | 30A(125℃ ) | 50VDC | 1×106 次 OPS |
绝缘电阻 | 介质耐压 | 动作时间 | 释放时间 | 环境温度 | 振动 | |
100MΩ （500VDC） | 触点与线圈间：500VAC 1min 断开触点间：500VAC 1min | ≤10ms | ≤10ms | -40℃ ~ +125℃ | 10Hz ~ 500Hz 49m/s²(5G) | |
引出端方式 | 冲击 | 封装形式 | 重量 | 机械性能 | ||
快速接式引出端QC 印刷电路板引出端 PCB | 294m/s²(30G) | 防尘罩 封塑型 | 约35g | 外壳保持力： ( 拉和压 )200N | 引出脚保持力： ( 拉和压 )100N | 引出脚抗弯曲力 : ( 各方向 )10N |
额定电压 | 动作电压 | 释放电压 | 线圈电阻 | 线圈功率 | 并联电阻 | 等效电阻 | 允许最大线圈电压（1） | |
20℃ | 85℃ | |||||||
6 | ≤4.2 | ≥0.6 | 22.5 | 1.6 | - | - | 10.1 | 7.8 |
6 | ≤4.2 | ≥0.6 | 22.5 | 1.8 | 180 | 20 | 10.1 | 7.8 |
12 | ≤8.4 | ≥1.2 | 90 | 1.6 | - | - | 20.2 | 15.7 |
12 | ≤8.4 | ≥1.2 | 90 | 1.8 | 680 | 79.5 | 20.2 | 15.7 |
24 | ≤16.8 | ≥2.4 | 360 | 1.6 | - | - | 40.5 | 31.5 |
24 | ≤16.8 | ≥2.4 | 360 | 1.8 | 2700 | 317.6 | 40.5 | 31.5 |

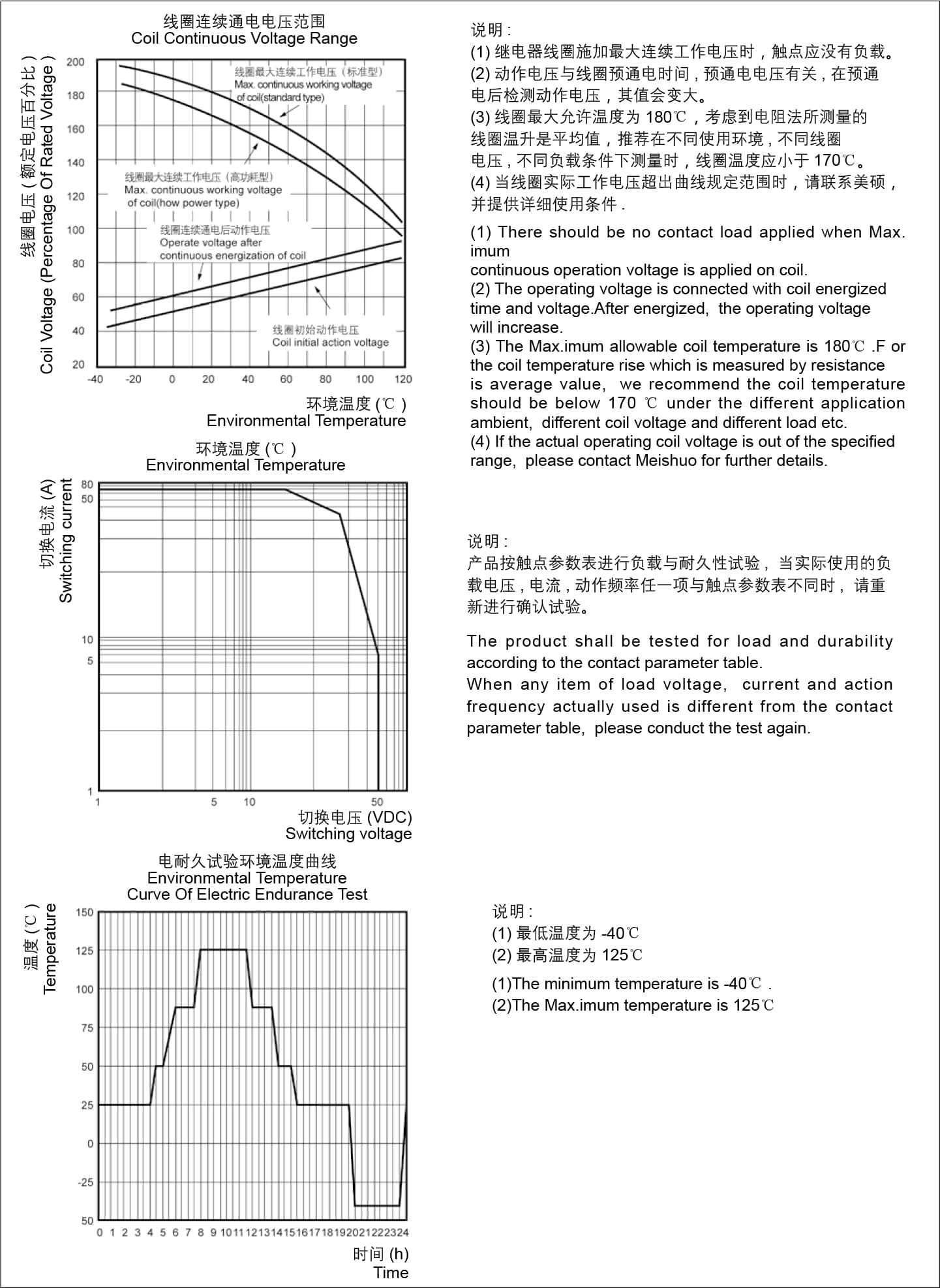

注意 : (1) 触点无负载电流 , 线圈电阻为最小值情况下 , 继电器线圈允许施加的最大连续工作电压。
负载电压 | 负载类型 | 触点负载电流 A | 通断比 s | 电耐久性 ( 次 OPS) | 试验环境 温度 | ||
接通 | 断开 | ||||||
14VDC | 银合金 | 接通 | 70 | 2 | 2 | 1×105 | At 23℃ |
断开 | 70 | ||||||
感性 | 接通 | 150 | 2 | 4 | 详见电耐久 性试验环境 温度曲线 | ||
断开 | 50 | ||||||
灯 | 接通 | 200 | 0.5 | 10 | |||
断开 | 40 | ||||||
28VDC | 阻性 | 接通 | 40 | 2 | 2 | At 23℃ | |
断开 | 40 | ||||||
备注：
(1) 产品部分外形尺寸未注尺寸公差，当外形尺寸 ≤1mm，公差为 ±0.2mm；当外形尺寸在 1~5mm 之间时，公差为 ±0.3mm；当外形尺寸＞ 5mm 时，公差为 ±0.4mm；
(2) 安装孔尺寸中未注尺寸公差的均为 ±0.1mm。
