| 触点形式 | 触点材料 | 接触压降 ( 初始 ) | 最大连续电流 | 最大切换电压 | 机械寿命 |
| 1A, 1C | 银合金 | 典型值 Typ.20mV， 最大值 Max.250mV | NO/NC:30A/20A | 28VDC | 1×106 次 OPS |
| 绝缘电阻 | 介质耐压 | 动作时间 | 复归时间 | 环境温度 | 振动 | |
100MΩ (500VDC) | 触点与线圈间：500VAC 1min 断开触点间：500VAC 1min | ≤10ms | ≤10ms | -40℃ ~+125℃ | 10Hz~1000Hz，19.8m/s² | |
| 冲击 | 引出端方式 | 引出端方式 | 重量 | 机械性能 | ||
| 1000m/s² | 快速接式引出端 QC | 防尘罩型 塑封型 | 约: 20g | 外壳保持力 :( 拉和压 )200N | 引出脚保持力 :( 拉和压 )100N | 引出脚抗弯曲力 :( 各方向 )10N |
| 额定电压 | 动作电压 | 释放电压 | 线圈电阻 | 线圈功率 | 并联电阻 | 等效电阻 | 允许最大线圈电压 (1) | |
| 20℃ | 85℃ | |||||||
| 12 | ≤8.4 | ≥1.2 | 109 | 约: 1.3 | - | - | 20.4 | 14.9 |
| 12 | ≤8.4 | ≥1.2 | 109 | 约: 1.5 | 680 | 93.9 | 20.4 | 14.9 |
| 24 | ≤16.8 | ≥2.4 | 360 | 约: 1.3 | - | - | 36 | 28 |
| 24 | ≤16.8 | ≥2.4 | 360 | 约: 1.5 | 2700 | 317.6 | 36 | 28 |
注意 : (1) 触点无负载电流 , 线圈电阻为最小值情况下 , 继电器线圈允许施加的最大连续工作电压。
| 负载电压 | 负载类型 | 负载 | 通断比 s | 电耐久性 ( 次 OPS) | 试验环境 温度 | ||||
| 1C | 1A | 接通 On | 断开 Off | ||||||
| 常开 NO | 常闭 NC | 常开 NO | |||||||
| 14VDC | 阻性 | 接通 | 30 | 20 | 30 | 2 | 2 | 1×105 | 详见电耐久 性实验环境 温度曲线 |
| 断开 | 30 | 20 | 30 | 2 | 2 | ||||
| 感性 | 接通 | 40 | 20 | 40 | 2 | 2 | |||
| 断开 | 20 | 10 | 20 | 2 | 2 | ||||
灯 | 接通 | 100 | - | 100 | 2 | 2 | |||
| 断开 | 20 | - | 20 | 2 | 2 | ||||
| 28VDC | 阻性 | 接通 | 20 | 10 | 20 | 2 | 2 | ||
| 断开 | 20 | 10 | 20 | 2 | 2 | ||||
备注：

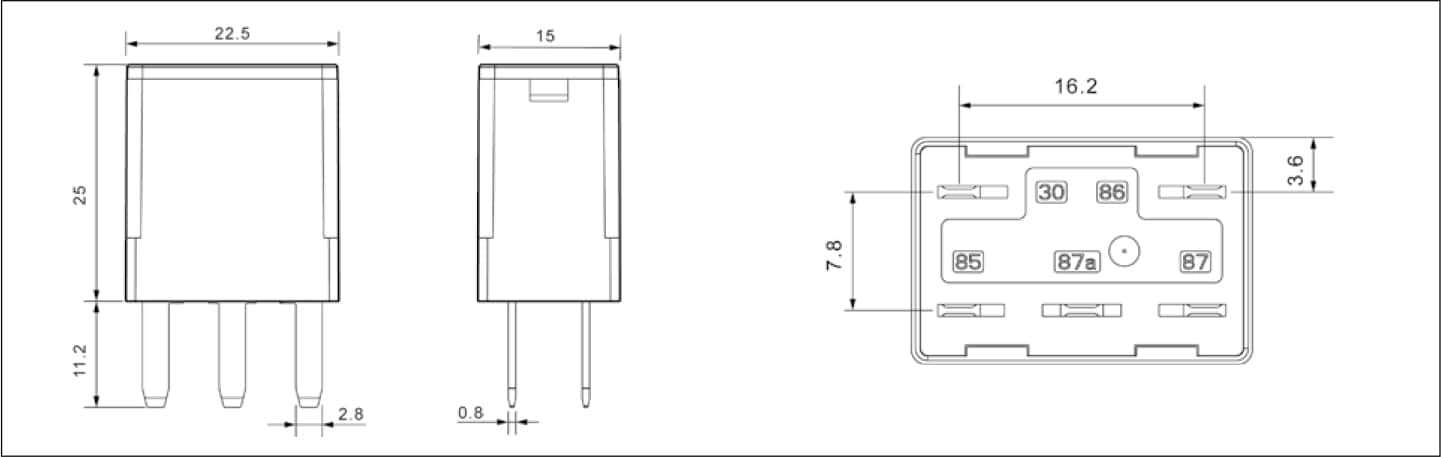

(1) 产品部分外形尺寸未注尺寸公差，当外形尺寸 ≤1mm，公差为 ±0.2mm；当外形尺寸在 1~5mm 之间时，公差为 ±0.3mm；当外形尺寸＞ 5mm 时，公差为 ±0.4mm；
(2) 安装孔尺寸中未注尺寸公差的均为 ±0.1mm。
